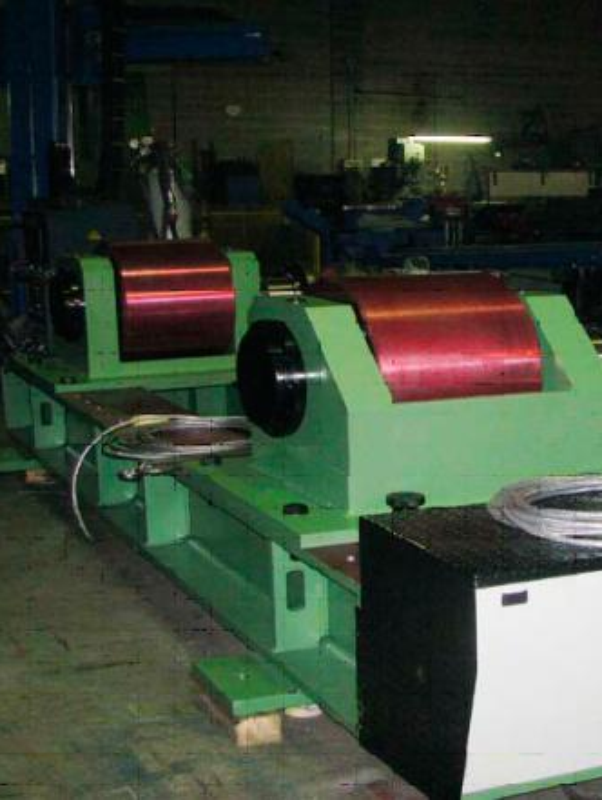

Роликовый сварочный вращатель серии PR грузоподъемностью от 80 до 200 т
вращатель сварочный, роликовые сварочные вращатели, вращатели сварочные универсальные, сварочные вращатели цена, сварочный манипулятор вращатель
Технические характеристики сварочного роликового вращателя серии PR грузоподъемностью 80-200 тонн
Роликовые вращатели обычно состоят из 1 приводного и 1 холостого вращателя. Грузоподъемность равномерно распределяется на пару вращателей (1 холостой и 1 приводной ). Состоят из основного корпуса с суппортами для перемещения на рельсах. Межцентровое расстояние регулируется с помощью маховичка. Перемещение роликов осуществляется за счет двух трехфазных двигателей. По запросу они могут быть оснащены холостыми суппортами для перемещения по рельсам.
|
Модель |
Грузоподъемность, кг |
|---|---|
|
PR 80T M |
40000 |
|
PR 80T F |
40000 |
|
PR 100T M |
50000 |
|
PR 100T F |
50000 |
|
PR 160T M |
80000 |
|
PR 160T F |
80000 |
|
PR 200T M |
100000 |
|
PR 200T F |
100000 |
|
PR 300T M |
150000 |
|
PR 300T F |
150000 |
|
Технические характеристики | ||||||
|---|---|---|---|---|---|---|
|
Модель |
PR80T |
PR100T |
PR160T |
PR200T |
PR300T | |
|
Max грузоподъемность, кг |
80000 |
100000 |
160000 |
200000 |
300000 |
|
|
Диаметр, мм |
550- 4500 |
600- 5000 |
600- 5000 |
650- 5000 |
650- 5000 |
|
|
Скорость вращения, мм/мин |
150- 2000 |
100- 1500 |
100- 1500 |
100- 1500 |
100- 1500 |
|
|
A min, мм |
500 |
550 |
600 |
650 |
650 |
|
|
A max, мм |
2500 |
2750 |
2750 |
2750 |
2750 |
|
|
B, мм |
3000 |
3300 |
3400 |
3500 |
3700 |
|
|
D, мм |
3400 |
3700 |
3800 |
4000 |
4200 |
|
|
E, мм |
550 |
600 |
650 |
700 |
700 |
|
|
F, мм |
450 |
500 |
550 |
600 |
600 |
|
|
G, мм |
230 |
250 |
300 |
300 |
300 |
|
|
I, мм |
950 |
1100 |
1150 |
1200 |
1250 |
|
|
Ролики |
сталь |
сталь |
сталь |
сталь |
сталь |
|
|
Опции |
|
*Тормозное устройство PT1 – для PR35-PR120 PT2 – для PR200-PR600 PT3 – для PR80T-PR160T PT4 – для PR200T-PR300T |
|
*Холостые суппорта для перемещения по рельсам TC1 – для PR10-PR25 TC2 – для PR35-PR120 TC3 – для PR200-PR600 TC4 – для PR80T-PR160T TC5 – для PR200T-PR300T |
|
*Моторизованные регулирование межцентрового расстояния МT2 – для PR35-PR120 МT2 – для PR200-PR600 МT3 – для PR80T-PR300T |
|
*CP – педаль управления ДУ |
|
*DT цифровая индикация скорости вращения |
