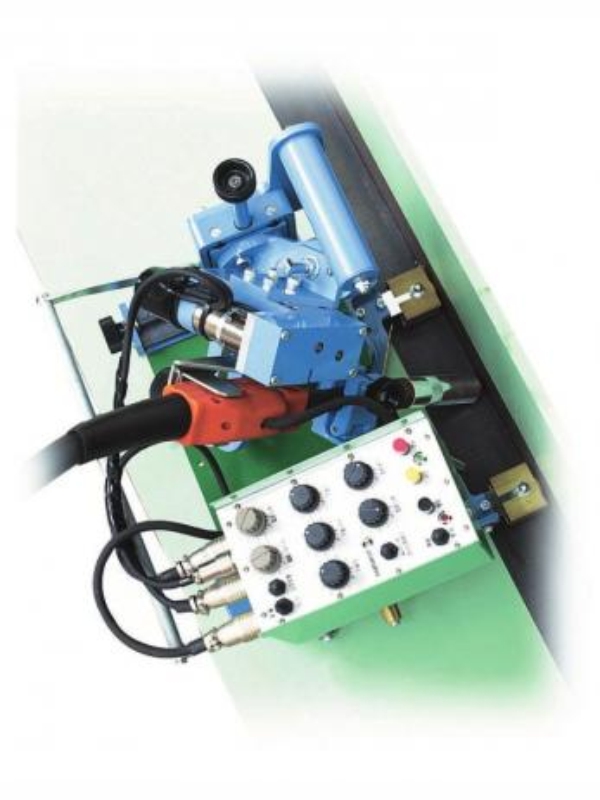

Сварочные тележки для полуавтомата NB-TSVX
Позиция сварки - горизонтальные и вертикальные угловые швы
сварочные тележки, сварочные коретки, тележка для сварки, сварочный трактор, сварочная самоходная тележка, тележка для сварочного аппарата, тележка для сварочного полуавтомата
Описание
Технические характеристики механизма перемещения сварочной горелки NB-TSVX Noboruder (Япония)
Механизмы перемещения горелок сварочных полуавтоматов серии "Noboruder" предназначены для автоматизации и повышения эффективности сварочного процесса, применяются при выполнении сварочных швов в различных пространственных положениях, в том числе без использования направляющей рейки.
Преимущества механизмов перемещения горелок Noboruder
- Мощность и стабильность. В самоходных тележках Noboruder имеется устройство, позволяющее осуществить автоматическую сварку угловых швов в направлении сверху вниз и снизу вверх без направляющей рейки;
- Качество. Размер катета шва легко настраивается от 8 до 15 мм с помощью регулятора колебаний, частота (скорость) которых устанавливается на панели управления. Стабильное движение самоходной тележки обеспечивает красивый, ровный угловой шов.
- Простота в обращении и автоматизация. Для начала сварки вам необходимо настроить скорость сварки и частоту колебаний при помощи регуляторов по шкале и нажать клавишу "Пуск". Контроль колебаний позволяет автоматически осуществлять многослойную сварку. Самоходная сварочная тележка настолько проста в обращении, что не требует никакой специальной подготовки и один оператор может обслуживать несколько машин одновременно для повышения эффективности производства.
- Универсальная конструкция. Рама с направляющими роликами может быть легко установлена с любой стороны самоходной тележки, что позволяет вести сварку с любой стороны.
- Компактность. Машинка весит всего 4-15 кг, что позволяет поднимать ее одной рукой.
Благодаря направляющей рейке, закрепляемой на изделии, возможна сварка угловых наклонных и вертикальных швов. Сварка может легко выполняться с правой или левой стороны.
Технические характеристики
| Тип | NB-TSVX |
| Позиция сварки | Горизонтальные и вертикальные угловые швы |
| Масса, кг | 10 |
| Габаритные размеры: ВхШхД, мм | 280х375х275 |
| Клиренс, мм | 6,5 |
| Кол-во ведущих колес | 4 - на неподвижной оси |
| Кол-во упорных роликов | 2 - на оси с регулировкой ±1°40" |
| Ход горелки, мм | 74/36 |
| Угол наклона горелки, град | 45±3 |
| Направление колебаний | Горизонтальное |
| Амплитуда колебаний, мм | 0~32 |
| Скорость колебаний, м/мин | 0~4000 |
| Интервал времени остановки горелки в крайних положениях (лево, право, центр), с | 0,3~1,3 |
| Скорость движения тележки, мм/мин | 30~500 |
| Устройство закрепления | Магнитное |
| Усилие прижатия, кг | 25 |
| Размер катета углового шва при сварке, мм | |
| • Вертикальная сварка снизу вверх | 7~15 |
| • Горизонтальная сварка углового шва | 6~8 (зафиксировано) 7~15 (с колебаниями) |
| Сварочная горелка | Стандартная комплектация 350 А (500 А), 3 м (4,5; 6 м) |
