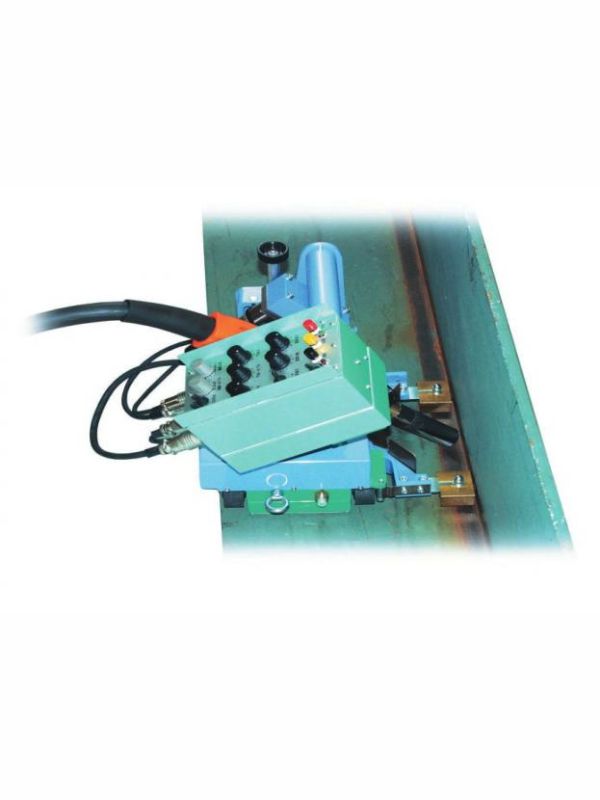

Сварочная тележка для полуавтомата NB-1SV
сварочные тележки, сварочные коретки, тележка для сварки, сварочный трактор, сварочная самоходная тележка, тележка для сварочного аппарата, тележка для сварочного полуавтомата
Технические характеристики механизма перемещения сварочной горелки полуавтомата NB-1SV Noboruder (Япония)
Механизмы перемещения горелок сварочных полуавтоматов серии "Noboruder" предназначены для автоматизации и повышения эффективности сварочного процесса, применяются при выполнении сварочных швов в различных пространственных положениях, в том числе без использования направляющей рейки.
Преимущества механизмов перемещения горелок Noboruder
- Мощность и стабильность. В самоходных тележках Noboruder имеется устройство, позволяющее осуществить автоматическую сварку угловых швов в направлении сверху вниз и снизу вверх без направляющей рейки;
- Качество. Размер катета шва легко настраивается от 8 до 15 мм с помощью регулятора колебаний, частота (скорость) которых устанавливается на панели управления. Стабильное движение самоходной тележки обеспечивает красивый, ровный угловой шов.
- Простота в обращении и автоматизация. Для начала сварки вам необходимо настроить скорость сварки и частоту колебаний при помощи регуляторов по шкале и нажать клавишу "Пуск". Контроль колебаний позволяет автоматически осуществлять многослойную сварку. Самоходная сварочная тележка настолько проста в обращении, что не требует никакой специальной подготовки и один оператор может обслуживать несколько машин одновременно для повышения эффективности производства.
- Универсальная конструкция. Рама с направляющими роликами может быть легко установлена с любой стороны самоходной тележки, что позволяет вести сварку с любой стороны.
- Компактность. Машинка весит всего 4-15 кг, что позволяет поднимать ее одной рукой.
Позволяет выполнять внутренний угловой сварной шов при сварке горизонтальных и вертикальных швов. Наличие диапазонов быстрой и медленной скорости обеспечивает получение швов удовлетворительного качества практически любых типоразмеров. Поперечные колебательные движения горелки делают шов плотным, многослойным.
Технические характеристики
| Тип | NB-1SV |
| Позиция сварки | Вертикальные и горизонтальные угловые швы |
| Масса, кг | 8,6 |
| Габаритные размеры: ВхШхД, мм | 288х267х286 |
| Клиренс, мм | 6,5 |
| Кол-во ведущих колес | 4 - на неподвижной оси |
| Кол-во упорных роликов | 2 - на оси с регулировкой ±1°40" |
| Ход горелки, мм | Макс. 36/20 |
| Угол наклона горелки по оси Х, град | 45±30 |
| Угол наклона горелки по оси Y, град | 90±3 |
| Угол отклонения, град | 45 |
| Амплитуда колебаний, мм | 0~32 |
| Скорость колебаний, м/мин | 0~4000 |
| Интервал времени остановки горелки в крайних положениях (лево, право, центр), с | 0,3~1,3 |
| Скорость движения тележки, мм/мин | 30~500 |
| Устройство закрепления | Магнитное |
| Размер катета углового шва при сварке, мм | |
| • Вертикальная сварка снизу вверх | 8~15 (с колебаниями) |
| • Горизонтальная сварка углового шва | 6~8 (фиксированная горелка) |
| Сварочная горелка | Стандартная комплектация 350 А (500 А), 3 м (4,5; 6 м) |
