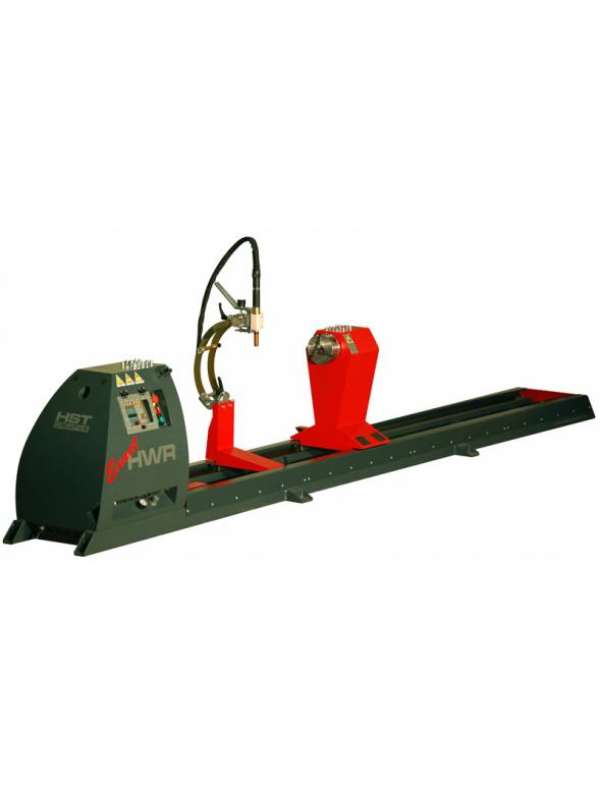

Установка для сварки кольцевых швов серии HWR 1601.48

Диаметром изделия до 1000 мм. Сквозное отверстие 48 мм.
Установка для сварки кольцевых швов серии HWR 2501.78Кольцевой шов, сварка кольцевых швов, сварка кольцевого шва, кольцевые сварные швы, установка для сварки кольцевых швов, автоматическая сварка кольцевых швов, кольцевой шов трубы, сварка продольных и кольцевых швов, сварка кольцевых швов под флюсом, уста


Узнать информацию о товаре:

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с политикой конфиденциальности
Описание



Технические характеристики установки для сварки кольцевых швов серии HWR 1601.48



Основное описание

Простая и надежная конструкция машины. На стальном основании  установлены передняя бабка со встроенными приводной системой и системой управления и задняя бабка со сквозным отверстием Ø48 мм и универсальным патроном Ø160 мм. Привод  передней бабки осуществляется шаговым двигателем от планетарной передачи с помощью зубчатого ремня. Вал оснащен фланцем для установки универсального патрона. Значительное преимущество – большое расстояние от оси вращения до основания, что дает возможность сваривать трубы, отводы, ассиметричные заготовки и т.д. Установка оснащена двумя пневматическими выдвижными консолями сварочной горелки. Консоли оснащены 3D держателями для точной настройки положения сварочной горелки. Максимальное отклонение от оси вращения при перемещении задней бабки составляет 0.3 мм. Передняя и задняя бабки оснащены одинаковыми фланцами. Поджим задней бабки механический или пневматический (опция). Для специальных целей применяется комбинация пневматической предварительной нагрузки и механической  фиксации.  В установке HWR используется система управления RCS5, специально разработанная система для автоматической сварки кольцевых швов.



Технические характеристики

Максимальная грузоподъемность

420 кг

Расстояние между передней и задней бабками

1500 – 3500 мм

Максимальный диаметр заготовки

1000 мм

Сквозное отверстие

48 мм

Максимальное давление задней бабки

2 кН

Универсальный патрон

160 мм

Диапазон скорости

0,1 - 6,0 об/мин

Рабочий цикл

100%

Питание

1 x230V 50/60Hz

Класс защиты

IP 21
