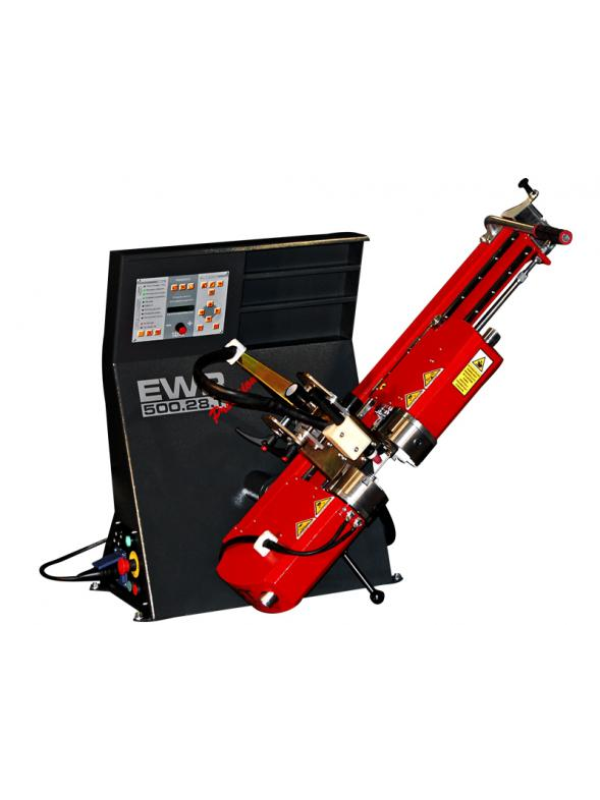

Установка для сварки кольцевых швов с наклоном EWR 500.28 T/EWR 800.28.T
Кольцевой шов, сварка кольцевых швов, сварка кольцевого шва, кольцевые сварные швы, установка для сварки кольцевых швов, автоматическая сварка кольцевых швов, кольцевой шов трубы, сварка продольных и кольцевых швов, сварка кольцевых швов под флюсом, уста
Технические характеристики установки для сварки кольцевых швов с наклоном EWR 500.28T/EWR 800.28.T
Описание
Установки EWR 500. 28. T/ EWR 800.28.T – специальные автоматические установки для сварки изделий, требующих высокой точности. Предназначена для плазменной, TIG и лазерной сварки кольцевых швов. Конструкция установки настольная, что позволяет ее устанавливать на рабочий стол. В корпусе установки размещается электронная часть, также имеется подвесная консоль с возможностью поворота в диапазоне 0-90°.
Рука установки оснащена полым валом с отверстием Ø28 мм для крепления универсального патрона. Вал приводится планетарной передачей шагового двигателя с крутящим моментом 2,7 Нм. Рабочий ход регулируется за счет линейного перемещения задней бабки. Установка оснащена поперечным суппортом для точного позиционирования сварочной горелки и обеспечения повторяемости с точностью до 0,2 мм. Для сварки деталей, требующих высокой точности, установка может быть оснащена синхронным приводом с противоположной стороны задней бабки. Установки EWR имеют систему управления RCS5.
Технические характеристики
|
EWR 500. 28. T |
EWR 800.28.T |
|
|
Максимальная грузоподъемность |
35 кг |
|
|
Максимальная длина заготовки |
500 мм |
800 мм |
|
Максимальный диаметр заготовки |
340 мм |
|
|
Максимальное проходное отверстие |
28 мм |
|
|
Угол наклона |
0-90° |
|
|
Универсальный патрон |
125 мм |
|
|
Скорость вращения |
0,1-15,0 об/мин |
|
|
Рабочий цикл |
100% |
|
|
Питание |
1 x230В 50/60Гц |
|
|
Мощность |
250 ВА |
|
|
Класс защиты |
IP 21 |
|
|
Масса |
140 кг |
|
