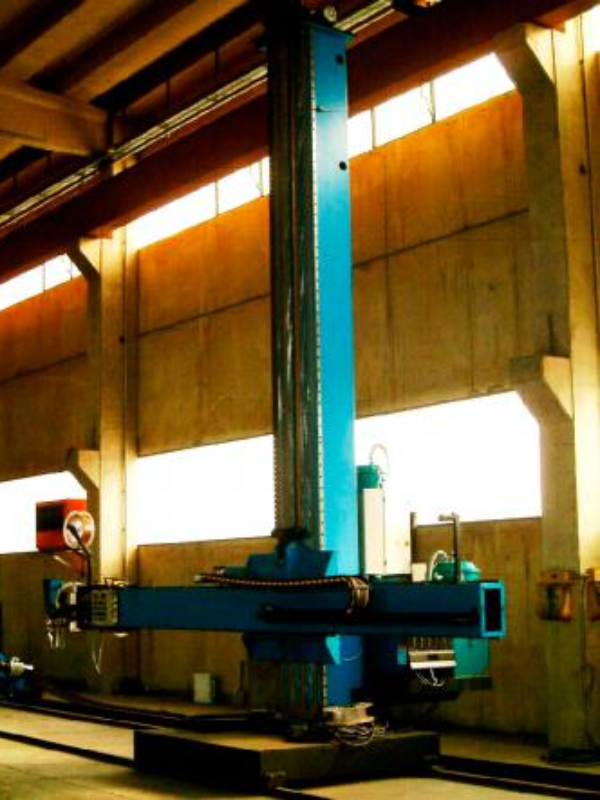

Сварочная колонна Шторм серии MP
Сварочные колонны цена, сварочная колонна, сварочные направляющие, портал сварочный, автоматическая сварка
Технические характеристики сварочной колонны Шторм серии МР
Основные компоненты сварочных колонн:
- стационарная или моторизованная платформа (с постоянной или изменяющейся скоростью);
- опорно-поворотный круг для поворота колоны на 360° со стопорными устройствами;
- двигатель с цепной передачей для подъема горизонтальной консоли;
- трехфазный двигатель с инверторным управлением для перемещения горизонтальной консоли;
- подставка под источник питания;
- шкаф управления.
|
Модель |
Основание стационарное |
Платформа стационарная |
Платформа подвижная |
|---|---|---|---|
|
МР 4x4 |
+ |
+ |
+ |
|
МР 4.5х4.5 |
- |
+ |
+ |
|
МР 5x5 |
- |
+ |
+ |
|
МР 6х6 W |
- |
+ |
+ |
|
Размеры колонны | |||||
|---|---|---|---|---|---|
|
Модель |
MP 4x4 |
MP 4.5x4,5 |
MP 5x5 |
MP 6x6 | |
|
A |
Ширина платформы |
1 800 |
1 800 |
1 900 |
2 000 |
|
B |
Длина платформы |
2 050 |
2 050 |
2 200 |
2 300 |
|
C |
Колея рельс |
1 600 |
1 600 |
1 650 |
1 650 |
|
D |
Высота вертикальной консоли |
5 100 |
5 600 |
6 100 |
7 100 |
|
E |
Длина горизонтальной консоли |
5 300 |
5 800 |
6 300 |
7 350 |
|
F |
Высота колонны |
5 850 |
6 350 |
6 850 |
7 900 |
|
G |
Максимальный выступ горизонтальной консоли |
4 700 |
5 200 |
5 700 |
6 750 |
|
H |
Минимальная высота горизонтальной консоли от пола |
800 |
800 |
850 |
850 |
|
Опции |
|
* BX – суппорт для блока управления, устанавливаемый на горизонтальной консоли |
|
* JO - суппорт для поворота сварочной головки на +/- 90° |
|
* SL1 – суппорт для ручного регулирования сварочной горелки SAW, ход 150 мм |
|
* SL2 – суппорт для ручного регулирования горелки MIG или TIG, ход 100 мм |
|
* CSM – моторизированный крестообразный суппорт для сварочной горелки SAW (грузоподъемность 150 кг∙м) |
|
* AJS – автоматическая система слежения по стыку |
|
* RLS – рельсы для сварочной колонны |
|
* LOP - линейный осциллятор для горелки, ход 180 мм, пульт ДУ |
|
* UW – устройство для размотки больших катушек с проволокой |
|
* LSP – лазерная указка |
|
* SU1 – система позиционирования проволоки |
|
* SU2 - система позиционирования проволоки с цифровым программирующим устройством и энкодером |
