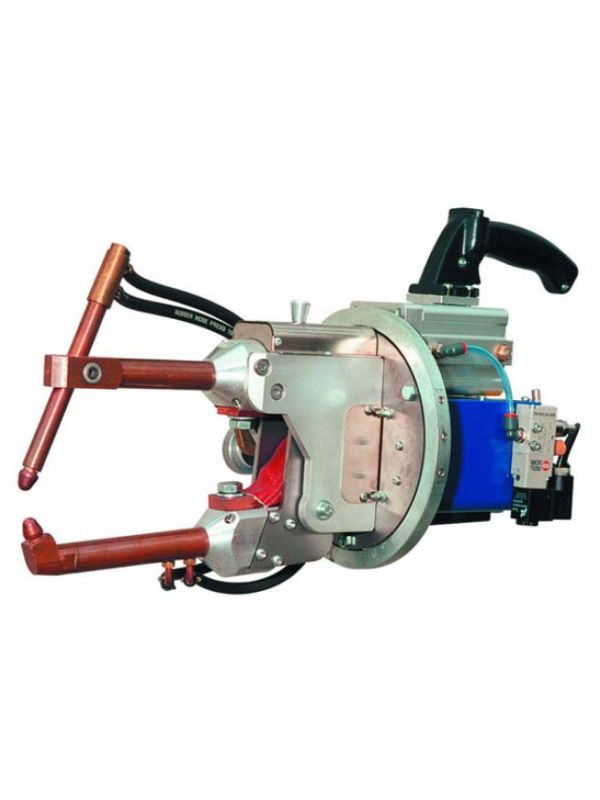

Клещи подвесные для контактной точечной сварки серии PN и PNС
аппарат контактной точечной сварки, аппарат точечной сварки, купить аппарат контактной сварки, аппарат точечной сварки цена
Преимущества клещей для точечной сварки серии PN, PNC
- Специальная разработка для промышленности
- Прочная механическая конструкция
- Трансформатор*, хоботы, электроды, электрододержатели с водяным охлаждением
- Регулировка открытия электродов**
- Увеличенное пневматическое открытие***
- Гироскопическая подвеска гарантирует высокую степень свободы
- Управление, синхронизированное с SCR, встроенное на машине
- Аварийные термостаты
 |
 |
| Подвесные сварочные клещи серии PN | Подвесные сварочные клещи серии PN"С" |
* PN4 опционально, ** Кроме PN4-6, *** Для механического исполнения PN-6
Стандартная оснастка клещей для точечной сварки
| PN4 - PN6 | PN8 - PN12 - PN18 - PN25 | PN8C - PN12C - PN18C - PN25C | PN36 | PN42 | |
| Встроенное управление | • | • | • | • | |
| Отдельное управление | Дополнительно | Дополнительно | Дополнительно | Дополнительно | • |
| Тип управления | S1 | PX1500P plus | PX1500P plus | PX1500P plus | PX1500P plus |
| Воздушные фильтры и провода | • | • | • | • | • |
|
Технические характеристики |
Ед. изм. |
PN4 |
PN6 |
PN8 |
PN8C |
PN12 |
PN12C |
|---|---|---|---|---|---|---|---|
|
Номинальная мощность |
кВА |
4 |
6 |
8 |
8 |
12 |
12 |
|
Вторичный ток замкнутого контура |
кА |
9 |
9 |
9.8 |
12 |
12.8 |
16 |
|
Вторичный максимальный ток сварки |
кА |
7.2 |
7.2 |
7.8 |
9.6 |
10.2 |
12.8 |
|
Усилие на электроды (с короткими хоботами на 6 бар) |
даН |
140 |
140 |
220 |
300 |
220 |
300 |
|
Постоянный вторичный ток |
кА |
0.78 |
0.78 |
2.7 |
2.7 |
4 |
4 |
|
Вторичное напряжение |
В |
3.6 |
3.6 |
2.1 |
2.1 |
2.7 |
2.7 |
|
Однофазное напряжение питания* |
В |
400 |
400 |
400 |
400 |
400 |
400 |
|
Номинальная частота |
Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Плавкий предохранитель |
А |
16 |
16 |
16 |
16 |
25 |
25 |
|
Расход воздуха на 1000 точек при давлении 6 бар |
Нм3 |
0.3 |
0.3 |
0.5 |
1 |
0.5 |
1 |
|
Расход охлаждающей жидкости |
л/мин |
2 |
2 |
6 |
6 |
6 |
6 |
|
Давление сжатого воздуха |
бар |
6 |
6 |
6 |
6 |
6 |
6 |
|
Ширина между хоботами (исполнение “S”) |
мм |
105.5 |
105.5 |
135 (200) |
111 |
135 (210) |
111 |
|
Полезная глубина |
мм |
170-445 |
170-445 |
200-800 |
130 |
200-800 |
130 |
|
Диаметр хоботов |
мм |
25 |
25 |
30 |
40 |
30 |
40 |
|
Диаметр электрододержателей |
мм |
16 |
16 |
19 |
19 |
||
|
Диаметр электродов |
мм |
12 |
12 |
12 |
12 |
12 |
12 |
|
Открытие электродов с короткими хоботами |
мм |
6-55 |
6-55 |
6-50 |
6-50 |
||
|
Ход электродов |
мм |
50 |
50 |
||||
|
Масса без хоботов |
кг |
18 |
18 |
48 |
53 |
50 |
55 |
