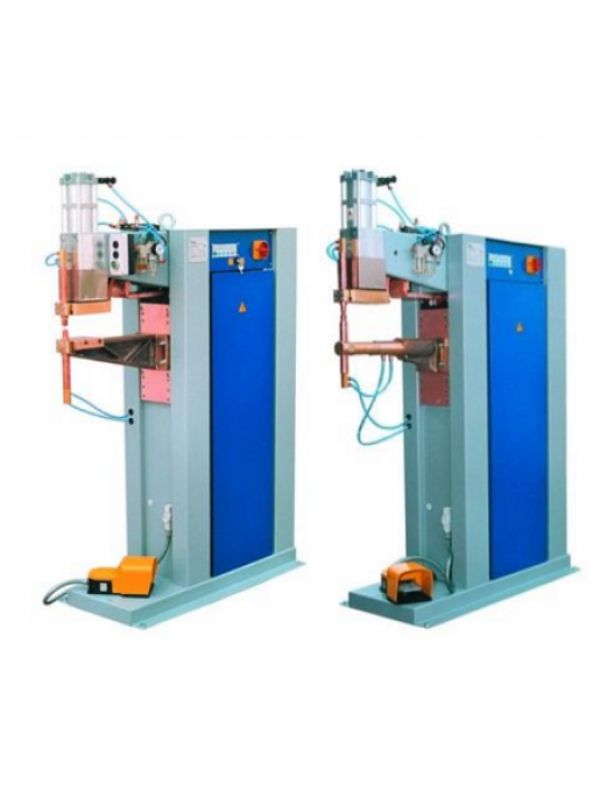

Аппарат для контактной точечной сварки серии PB, PBP, BSM, BSP, PF
аппарат контактной сварки, аппарат точечной сварки, купить аппарат контактной сварки, аппарат точечной сварки цена
Преимущества аппаратов для точечной сварки серии PB, PBP, BSM, BSP, PF
- Прочная конструкция основания
- Трансформатор, хоботы*, электрододержатели и электроды с водяным охлаждением
- Хоботы предназначены для прямой или наклонной установки электрододержателей
- Синхронизированный контроль тиристорным вентилем (SCR)
- Защита от перегрева
*Кроме стандартных исполнений BSP-BSM
Стандартная оснастка аппаратов для точечной сварки
| BSM | PB | BSP | PBP | PF136-PF151 | |
| Машины контактной сварки с радиальным ходом электрода | • | • | • | • | |
| Машины с прямолинейным ходом электрода | • | ||||
| Электропневматический пуск | • | • | • | • | • |
| Хоботы | XBCC030 | XBCC010 | XBCC030 | XBCC010 | XBC020 |
Машины контактной сварки с радиальным ходом электрода
|
Технические характеристики |
Ед. изм. |
PB116 PFB116 |
PB126 PFB126 |
PB136 PFB136 | PBP151 |
BSM216 BSP216 |
BSM221 BSP221 |
BSM226 BSP226 |
|---|---|---|---|---|---|---|---|---|
|
Номинальная мощность при 50% |
кВА |
15 |
25 |
35 |
50 | 15 | 20 | 25 |
|
Ток короткого замыкания |
кА |
9,8 |
12,7 |
15 |
17,4 | 8,9 | 11,5 | 13,6 |
|
Вторичный ток сварки |
кА |
7,8 |
10,1 |
12 |
13,9 | 7,1 | 9,2 | 10,9 |
|
Усилие на электроды (только для PB/BSM) |
даН |
180 |
180 |
180 |
180 | 180 | 180 | |
| Усилие на электроды (6 бар) | даН | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
|
Вторичный постоянный ток |
кА |
3,3 |
4,2 |
5 |
6,2 | 3,3 | 3,4 | 5 |
|
Вторичное напряжение на холостом ходу |
В |
3,2 |
4,15 |
4,9 |
5,7 | 3,2 | 4,15 | 4,9 |
|
Напряжение питания* |
В |
400 |
400 |
400 |
400 | 400 | 400 | 400 |
|
Номинальная частота |
Гц |
50/60 |
50/60 |
50/60 |
50/60 | 50/60 | 50/60 | 50/60 |
|
Плавкий предохранитель с задержкой |
А |
25 |
45 |
63 |
80 | 25 | 45 | 63 |
|
Расход воздуха ( только для PBP/BSP) |
|
3,3 |
3,3 |
3,3 |
3,3 | 3,3 | 3,3 | 3,3 |
|
Расход охлаждающей воды |
л/мин |
2,5 |
2,5 |
2,5 |
2,5 | 2,5 | 2,5 | 2,5 |
|
Давление сжатого воздуха |
бар |
6 |
6 |
6 |
6 | 6 | 6 | 6 |
|
Ширина колеи e (регулируемая) |
мм |
220-350 |
220-350 |
220-350 |
220-350 | 22 | 220 | 220 |
|
Полезная глубина I (регулируемая) |
мм |
400-800 |
400-800 |
400-800 |
400-800 | 230-550 | 230-550 | 230-550 |
|
Диаметр хоботов |
мм |
45 |
45 |
45 |
45 | 40 | 40 | 40 |
|
Диаметр электрододержателей |
мм |
25 |
25 |
25 |
25 | 20 | 20 | 20 |
|
Диаметр электродов |
мм |
18 |
18 |
18 |
18 | 12 | 12 | 12 |
|
Ход электродов |
мм |
6-50 |
6-50 |
6-50 |
6-50 | 6-50 | 6-50 | 6-50 |
|
Масса |
кг |
120 |
125 |
130 |
135 | 115 | 120 | 125 |
* Другие значения напряжения по запросу
Машины с прямолинейным ходом электрода
|
Технические характеристики |
Ед. изм. |
PF136 |
PF151 |
PF161 | PF181 |
|---|---|---|---|---|---|
|
Номинальная мощность при 50% |
кВА |
35 |
50 |
50 |
80 |
|
Ток короткого замыкания |
кА |
19 |
22 |
22,7 |
24 |
|
Вторичный ток сварки |
кА |
15,2 |
17,6 |
18,4 |
19,2 |
|
Усилие на электроды (6 бар) |
даН |
180 |
300 |
300 |
525 |
|
Постоянный вторичный ток |
кА |
4,8 |
6 |
6,8 |
8,7 |
|
Вторичное напряжение на холостом ходу |
В |
5,3 |
6,2 |
6,4 |
6,8 |
|
Напряжение питания* |
В |
400 |
400 |
400 |
400 |
|
Номинальная частота |
Гц |
50/60 |
50/60 |
50/60 |
50/60 |
|
Плавкий предохранитель с задержкой |
А |
63 |
90 |
110 |
140 |
|
Расход воздуха (на 1000 точек при 6 барах) |
Нм3 |
4,0 |
5,9 |
5,9 |
10 |
|
Расход охлаждающей воды |
л/мин |
4,0 |
4,0 |
4,0 |
4,0 |
|
Давление сжатого воздуха |
бар |
6 |
6 |
6 |
6 |
|
Ширина колеи e |
мм |
60-270 |
60-270 |
60-270 |
60-270 |
|
Полезная глубина I** |
мм |
430 |
430 |
430 |
430 |
|
Диаметр хоботов |
мм |
50 |
50 |
|
|
|
Диаметр электрододержателей |
мм |
25 |
25 |
25 |
25 |
|
Диаметр электродов |
мм |
18 |
18 |
18 |
18 |
|
Ход электродов*** |
мм |
60 |
60 |
60 |
60 |
|
Масса |
кг |
285 |
290 |
295 |
325 |
* Другие значения напряжения
** Другие значения глубины по запросу
*** Цилиндр двойного хода по запросу
