Малогабаритная портальная машина плазменной резки Кристалл 1,5
портальная машина резки металла, портальная машина плазменной резки, портальный станок
Технические характеристики малогабаритной портальной машины плазменной резки Кристалл 1,5

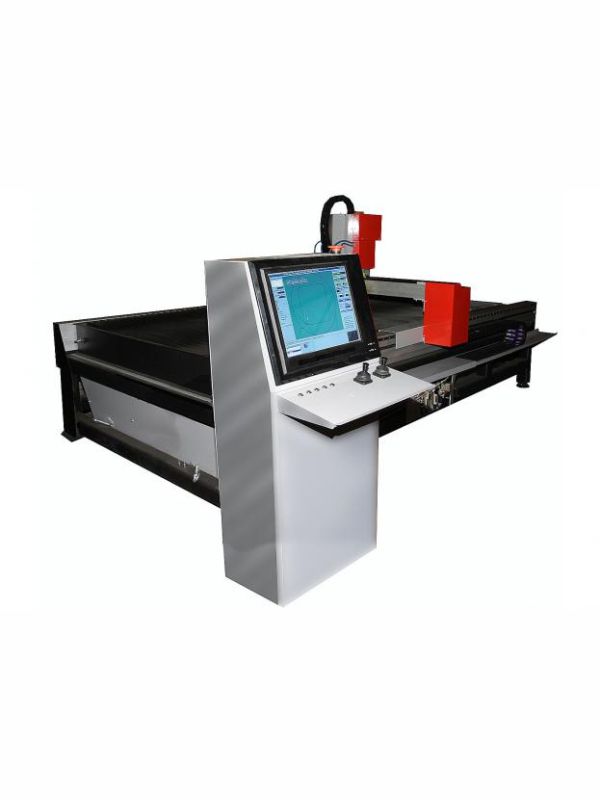

Портальная машина для плазменной резки российского производства Кристалл-1,5х3,0 с числовым программным управлением предназначена для механизированного раскроя листового металла. Машина комплектуется системой плазменной резки:
- 1 на базе установки Hypertherm Powermax 1650 (диапазон плавного регулирования тока резки источника – 30…100 А) режущий инструмент - Hypertherm Т100М с воздушным охлаждением (разрезаемые металлы - стали, в том числе нержавеющие, цветные металлы и их сплавы толщиной от 0,8 до 19 мм с пробивкой и до 32 мм при врезке с кромки листа);
- 2 на базе установки АПР-150К (диапазон плавного регулирования тока резки источника – 25…150 А при ПВ = 100%) и плазмотроном СР-160 с воздушным охлаждением.
Управление высотой плазмотрона относительно листа осуществляется в ручном и автоматическом режиме; слежение за высотой плазмотрона относительно листа осуществляется автоматически. Разделочный стол для листа 1.5х3 метра - является принадлежностью машины и выполнен в виде рамы со сменными ребрами, которая устанавливается в фиксаторах силовой несущей рамы машины над стационарным коробом для сбора шлака. Под столом расположены 3 съемные заградительные решетки для улавливания падающих мелких деталей. Вытяжка газов при резке осуществляется из-под разделочного стола через съемный воздухораспределительный канал из короба для сбора шлака. Вытяжной вентилятор монтируется отдельно от портальной машины и присоединен к ней металлическим воздуховодом.
Машина соответствует требованиям ТУ 3874 – 008 – 50014349 –2007. Климатическое исполнение и категория размещения машины – УХЛ4.1 по ГОСТ 15150.
Технические характеристики
| Напряжение питания | 3 ф, 380 В, 50 Гц |
| Скорость перемещения машины, м/мин | до 18 |
| Регулировка скорости движения | Плавная |
| Диапазон толщин разрезаемого листа, (при врезке с кромки) мм, | 0.8-19(32) |
| для системы Hypertherm | |
| Диапазон толщин разрезаемого листа, мм: | 1,5…20 с пробивкой, до 25 при врезке с кромки |
| - в соответствии с возможностями плазмотрона CP-160 | |
| Геометрическая точность при прочерчивании по ГОСТ 5614-74 | II класс (±0,5 мм) |
| Точность задаваемых перемещений (дискрета управления), мм | 0,001 (для форматаRS274NGC – G-функции) |
| 0,1 (для формата ESSI) | |
| Программирование: | RS274NGC – G-функции, |
| код ISO, формат кадра ESSI | |
| Загрузка управляющих программ: | - из внутренней памяти PC; |
| - с клавиатуры (съемная); | |
| - с USB флэш диска; | |
| Величина вертикального хода резакового суппорта, мм | 100 электропривод |
| Управление высотой резака над листом | Ручное и автоматическое |
| Максимальная потребляемая мощность, кВА: | 1,5 |
| - портальная машина «Кристалл-1,5х3,0» | 30 |
| - система Hypertherm PowerMax1650 | 45 |
| - установка АПР-150К | |
| Давление сжатого воздуха на входе в машину, при расходе до 14 м3/час, в диапазоне, атм. | 8… 10 |
| Габаритные размеры машины со стойкой управления (ДхШхВ), мм, не более | 4500 х 2650 х 1800 |
| Масса машины, кг, не более | 1200 |
Система управления малогабаритной портальной машиной Кристалл-1,5
Система управления (СУ) предназначена для комплексного управления работой портальной машины плазменной резки ”Кристалл” во всех режимах работы и позволяет:
- Представлять на экране монитора программу раскроя и состояние портальной машины,
- Управлять в соответствии с управляющей программой (УП) процессом термической резки листового металла и осуществлять за этим процессом визуальный контроль и диагностику;
- Осуществлять настроечные перемещения резака в ручном режиме;
- Считывать с USB диска или внутренней памяти управляющего компьютера УП и редактировать ее;
- Проектировать управляющие программы малой степени сложности (для проектирования сложных карт раскроя или деталей со сложным контуром необходим отдельный пакет программ).
Система управления позволяет выполнять следующие действия с УП:
- Загружать УП из внутренней памяти портальной машины или с USB диска с возможностью быстрого просмотра карт раскроя;
- Копировать карты раскроя УП с внешних носителей во внутреннюю память компьютера портальной машины;
- Исполнять управляющие программы (УП) раскроя листового металла в кодах ISO(ESSI) или G-функций;
- Иметь возможность визуального контроля раскроя листа и процесса резки на экране монитора, масштабирования и прокрутки изображения раскроя листового металла;
- В произвольной точке программы останавливать и продолжать выполнение УП;
- Произвольно позиционировать плазменный резак в любую точку рабочей области портальной машины с возможностью автоматического возврата резака в точку программы;
- Выполнять УП в режимах резки и черчения;
- Выполнять УП в пошаговом и автоматическом режимах с возможностью “реверса”;
- Изменять основные параметры и настройки портальной машины, движения резака и технологии резки металла;
- В режиме «РЕДАКТОР» можно:
- добавлять, удалять и редактировать команды управляющей программы в текстовом виде;
- осуществлять визуальный контроль результатов редактирования в графическом виде;
- сохранять отредактированную или вновь созданную УП на доступном носителе USB или во внутренней памяти компьютера управления портальной машины.
Комплектация малогабаритной портальной машины Кристалл-1,5
- Портальная машина в сборе;
- Система плазменной резки;
- Сопроводительная и эксплуатационная документация;
- Чертилка;
- Обдувочный пистолет.
Дополнительно (поставляется опционно, по дополнительному соглашению с заказчиком):
- Программное обеспечение «Техтран»;
- Вытяжной вентилятор;
- Рукав диаметром 250 мм и длиной 10 метров (для быстрого монтажа, рукав имеет ограниченный срок службы. Рекомендуется заменить рукав металлическим воздуховодом по месту).
- Компрессор;
- Блок осушки воздуха;
- Блок подготовки воздуха;
- Подключение к локальной сети;
- Расходные материалы для плазмотрона;
- Комплект ЗИП, ассортимент по согласованию.
