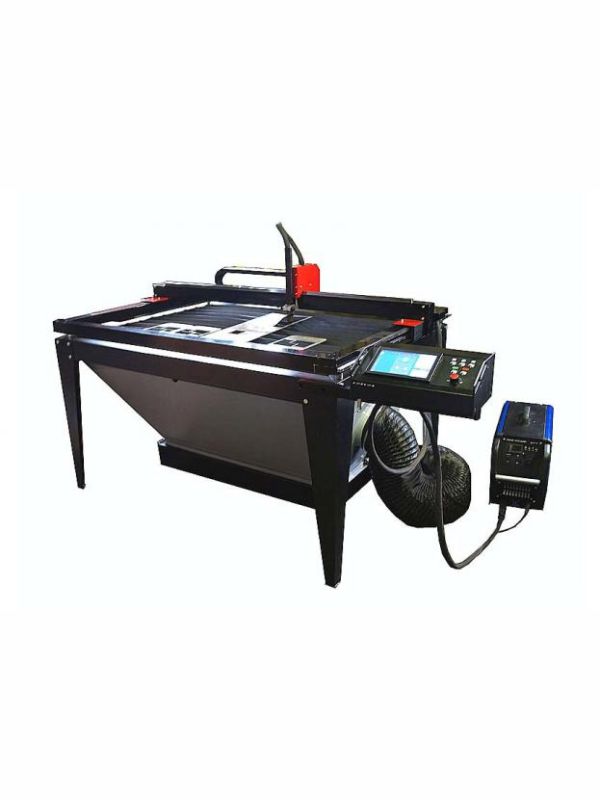

Компактная машина плазменной резки Кристалл 1,5х1 ПЛАЗМА

Мобильный обрабатывающий комплекс для раскроя листового металлопроката по заданным чертежам
Компактная машина плазменной резки Кристалл 1,5х1 ПЛАЗМАпортальная машина резки металла, портальная машина плазменной резки, портальный станок


Узнать информацию о товаре:

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с политикой конфиденциальности
Описание



Технические характеристики rомпактной машины плазменной резки Кристалл 1,5х1 ПЛАЗМА



Машина представляет собой лёгкий, мобильный обрабатывающий комплекс для раскроя листового металлопроката по заданным чертежам с использованием системы числового программного управления.­ Машина позволяет осуществить вырезку листовых заготовок сложной конфигурации с высокой точностью и качеством поверхности реза. Машина комплектуется источником плазменной резки ПЕГАС-100 и плазмотроном РТМ-100 и поставляется вместе со специальным раскройный столом. Машина предназначена для использования ее при единичном, опытном и мелкосерийном производстве небольших деталей, эксплуатироваться она может как в заводских (цеховых) условиях, так и на стройплощадках, на металлобазах под навесом при соответствующих климатических условиях.

Климатическое исполнение и категория размещения машины – УХЛ 4.1 ГОСТ15150-69: интервал температур окружающей среды от 0 до +40ºС - в макроклиматических районах с умеренным климатом и среднемесячном значении относительной влажности окружающего воздуха 65 % при температуре +20 º С.



Технические характеристики

Наименование показателей Норма
Напряжение питания машины номинальное, В 220
Напряжение питания источника питания плазмы ПЕГАС-100, номинальное, В 3х380
Род тока, частота питающей сети, Гц Переменный, 50
Потребляемая мощность, КВА (не более) 0.2
- машина 19.июн
- ПЕГАС-100
Количество работающих резаков, шт 1
Толщина разрезаемого металла, мм 2 ..30*
Скорость перемещения резака, м/мин 0.05..6
Рабочая зона, мм 1000х1500
Рабочее давление сжатого воздуха у входных штуцеров плазменного источника, МПа (кгс/см2) 0,8 (8,0)
Расход сжатого воздуха, наибольший, л/мин 210
Масса МТР без стола, Кг 31
Масса МТР со столом, Кг 79
Масса источника ПЕГАС-100, Кг 36
* - Диапазон указан для качественной резки низко-углеродистой стали, верхний предел толщины может быть увеличен до 40 мм, но с ухудшением качества реза. Максимальный предел толщин для качественной резки других металлов: нержавеющая сталь – 24 мм, алюминий – 22 мм, медь – 16 мм.



Комплект поставки плазменной машины

  • 1 МТР 1.5х1; в том числе:
        • Ходовая часть машины;
        • Стол с вентиляционным коробом;
        • Пульт управления;
        • Кабель связи пульта управления с машиной;
        • Источник питания ПЕГАС-100;
        • Плазмотрон РТМ-100 (09731/TRA) с 6-ти метровым шлейфом;
        • Кабель управления между МТР и ПЕГАС 100;
        • Сетевой кабель (~220).
  • Паспорт, техническое описание.
  • Руководство оператора «Система управления машиной термической резки».
  • Расходные материалы (поставляются по заказу).
  • Упаковка.
