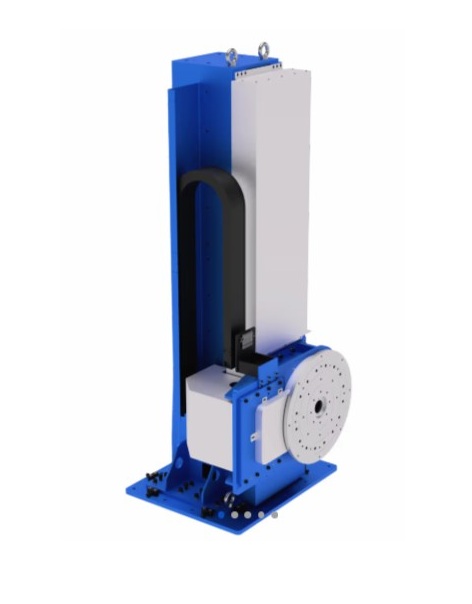

Подъемно-поворотный позиционер WB1LZ

WB1LZ — высокоточный позиционер для роботизированной сварки: надёжность и прецизионность в каждой операции

Откройте новые горизонты автоматизации сварочных процессов с позиционером WB1LZ — профессиональным оборудованием для интеграции с роботизированными комплексами CRP. Устройство гарантирует безупречное позиционирование заготовок любой массы и конфигурации, обеспечивая стабильный доступ сварочного инструмента ко всем зонам соединения.

Для каких задач создан WB1LZ?

Позиционер разработан для производств, где критически важны:

• сварка изделий разной массы — от лёгких конструкций до массивных заготовок различного веса;
• точная регулировка высоты установки относительно сварочного робота;
• надёжная фиксация детали в заданном положении;
• плавное вращение без люфтов и рывков;
• быстрая перенастройка под разные типоразмеры деталей;
• стабильная работа в условиях динамических нагрузок;
• компактное размещение оборудования в ограниченном пространстве;
• интеграция в автоматизированные сварочные линии.

Сферы применения:

• машиностроение (сварка корпусов, рам, узлов оборудования);
• производство металлоконструкций (каркасы, фермы, опоры);
• автомобилестроение (сборка кузовных элементов и шасси);
• судостроение (монтаж секций и узлов корпуса);
• энергетика (изготовление опор, каркасов турбин);
• нефтегазовое оборудование (сварка ёмкостей, трубопроводов);
• строительство (сварка пролётных строений мостов, ферм, колонн).

Конструкция и ключевые особенности

WB1LZ воплощает передовые инженерные решения для работы с тяжёлыми и сложными заготовками:

• L‑образная схема конструкции — обеспечивает компактность и устойчивость, упрощает интеграцию в роботизированные ячейки, экономит производственные площади;
• подъёмная колонна с синхронным приводом — позволяет точно регулировать высоту установки изделия относительно сварочного робота с сохранением соосности;
• ось вращения с планшайбой — даёт возможность устанавливать заготовку в оптимальное положение для сварки под любым углом;
• привод на базе редуктора RV‑типа — гарантирует плавное вращение, исключает люфты, обеспечивает надёжную фиксацию под нагрузкой и долгий срок службы;
• усиленная рама из легированной стали — устойчива к вибрациям и динамическим нагрузкам, сохраняет жёсткость конструкции при многочасовой работе;
• система демпфирования вибраций — поглощает колебания, возникающие в процессе сварки, повышая точность позиционирования;
• планшайба с резьбовыми отверстиями и быстросъёмными креплениями — упрощает установку и фиксацию деталей разной конфигурации, позволяет перенастроить позиционер за минуты;
• защита ключевых узлов — механизмы защищены от брызг металла, пыли и агрессивных сред, что продлевает срок службы оборудования;
• гибридная система связи — синхронизация с роботом CRP через PROFINET, Ethernet/IP и OPC UA с задержкой менее 1 мс.

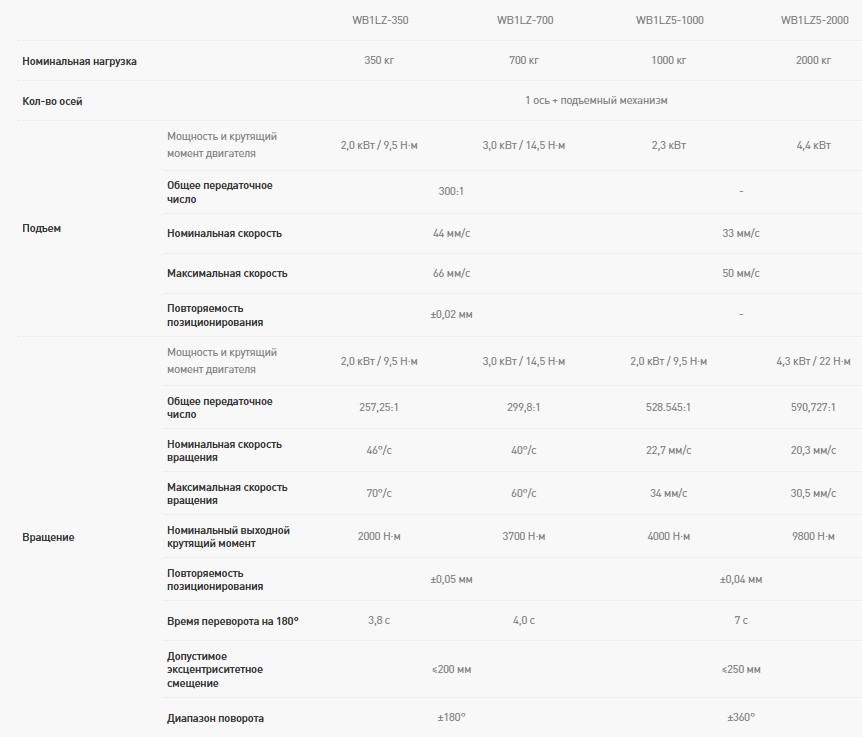

Технические параметры

Преимущества использования позиционера WB1LZ

• точная регулировка высоты — позволяет выставить заготовку в оптимальное положение как для сварки, так и для удобной загрузки/выгрузки;
• плавное вращение без люфтов — редуктор RV‑типа обеспечивает равномерное движение даже при высоких нагрузках, исключая рывки и вибрации;
• стабильность при работе с крупногабаритными изделиями — усиленная рама и продуманная система крепления удерживают деталь в заданном положении при интенсивных сварочных нагрузках;
• высокая точность позиционирования — погрешность менее 0,04 мм, что критично для автоматической сварки сложных конструкций;
• простая интеграция с роботами CRP — позиционер легко подключается к роботизированным комплексам, синхронизируется с общей системой управления;
• надёжность и долговечность — компоненты изготовлены из износостойких материалов, рассчитаны на многолетнюю эксплуатацию в условиях серийного производства;
• удобство обслуживания — модульная конструкция обеспечивает быстрый доступ к узлам для осмотра, смазки и ремонта без полной разборки;
• универсальность применения — подходит для сварки изделий разной массы и геометрии без потери точности и стабильности;
• энергоэффективность — оптимизированная система привода потребляет меньше энергии по сравнению с аналогами;
• защита от ошибок оператора — механическая блокировка предотвращает запуск при неправильной установке оснастки или перегрузке.

Позиционер для робота‑манипулятора WB1LZ — это инвестиция в эффективность и качество вашего производства. Он превращает роботизированную сварочную ячейку в гибкий автоматизированный комплекс, способный работать с изделиями любых габаритов и массы с ювелирной точностью.

**WB1L — когда точность, надёжность и гибкость становятся стандартами вашего производства!

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
