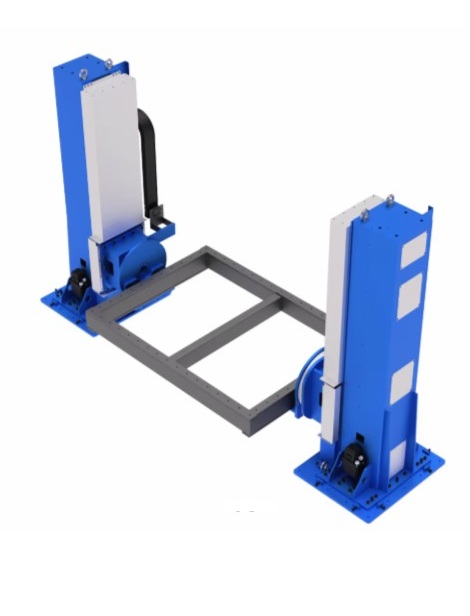

Подъемно-поворотный позиционер WB1KZ

Позиционер WB1KZ: контроль сварки крупногабаритных конструкций — новый стандарт точности

Забудьте о компромиссах при сварке массивных изделий! Позиционер WB1KZ — это не просто оборудование, а интеллектуальный центр пространственного позиционирования для роботов CRP. Устройство даёт полный контроль над положением детали: регулируйте высоту и угол в автоматическом режиме с микронной точностью, добиваясь идеального доступа к любой зоне сварки.

Революционный подход к позиционированию

WB1KZ меняет правила игры в автоматизации сварки:

• превращает сложные пространственные задачи в стандартные операции;
• адаптируется под геометрию детали за секунды;
• синхронизируется с роботом CRP на уровне «единого организма»;
• исключает человеческий фактор при настройке положения заготовки;
• превращает сварку крупногабаритных конструкций в предсказуемый, высокоточный процесс.

Где раскроются все преимущества WB1KZ?

• Тяжёлое машиностроение — сварка рам спецтехники с точной настройкой под каждый сварочный шов.
• Строительство — производство металлоконструкций с доступом к труднодоступным зонам.
• Судостроение — сборка корпусных элементов длиной до 15 м с идеальной соосностью.
• Энергетика — изготовление опорных конструкций для турбин с погрешностью менее 0,05 мм.
• Авиакосмическая отрасль — сварка каркасов с жёсткими требованиями к геометрии.

Инженерное совершенство: как устроен WB1KZ

Каждый элемент конструкции — результат многолетних исследований в области автоматизации:

• Синхронная система подъёма бабок с цифровым управлением — автоматически регулирует высоту установки изделия относительно робота с точностью до 0,1 мм, исключая перекосы и вибрации.
• Поворотный привод с сервомотором и энкодером — обеспечивает вращение на 360° с обратной связью по положению, позволяя выставить любой угол с погрешностью ≤±0,02∘.
• Жёсткая рама с демпфирующими опорами — поглощает вибрации, сохраняя точность позиционирования даже при динамических нагрузках.
• Модульная платформа с быстросъёмными креплениями — позволяет за минуты менять оснастку под разные типы деталей.
• Усиленные бабки с гидравлическим зажимом — фиксируют заготовки весом до 10 т с равномерным усилием по всей поверхности контакта.
• Интегрированная система охлаждения — предотвращает перегрев узлов при многочасовой непрерывной работе.
• Цифровая шина связи — мгновенная синхронизация с роботом CRP и сварочными источниками через протоколы Ethernet/IP, PROFINET.
• Система самодиагностики — датчики отслеживают износ компонентов, предупреждают о необходимости обслуживания.

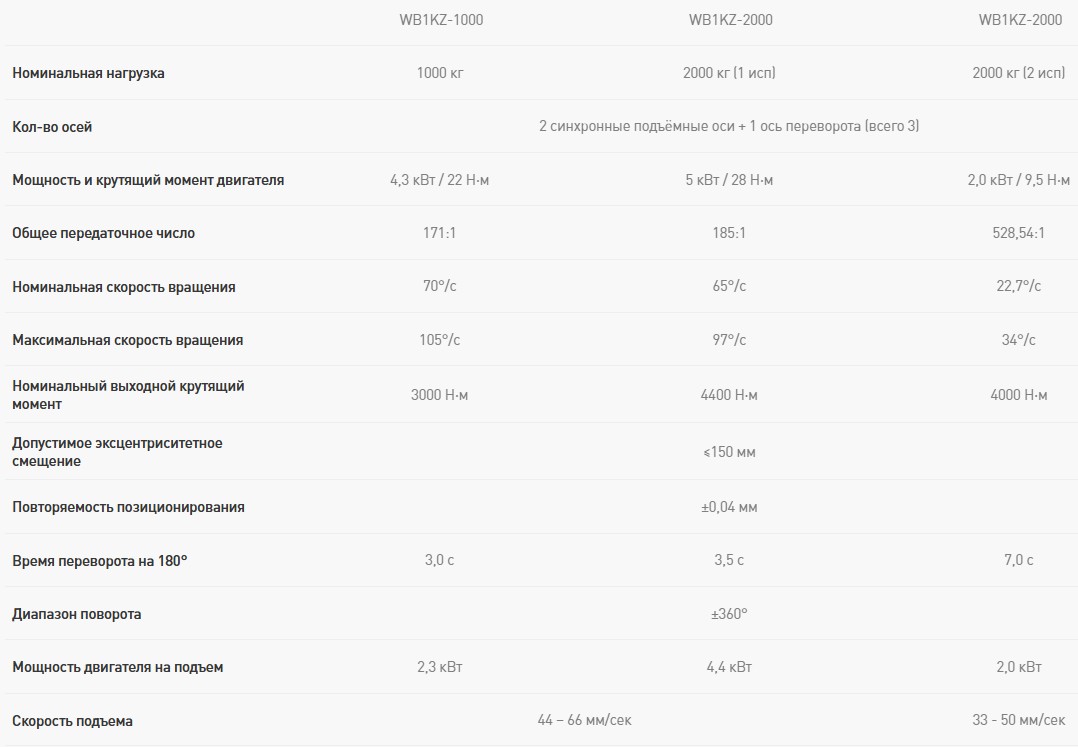

Технические параметры

Технологические прорывы, которые вы ощутите сразу

• 3D‑позиционирование нового поколения — одновременная регулировка высоты и угла ориентации заготовки с микронной точностью.
• Автоматизированная настройка — смена типоразмера занимает 2–3 минуты: система сама подбирает оптимальные параметры фиксации.
• Динамическая компенсация нагрузок — встроенные датчики анализируют вес и геометрию детали, автоматически корректируют усилие зажима.
• Энергоэффективность — сервоприводы потребляют на 30 % меньше энергии по сравнению с аналогами.
• Защита от ошибок оператора — система блокирует запуск при неправильной установке оснастки.

Реальные выгоды для вашего бизнеса

Внедрение WB1KZ даёт измеримый эффект уже в первые месяцы:

• ускорение производства — сокращение времени переналадки на 75 %;
• снижение брака — дефекты швов уменьшаются на 85 % благодаря идеальной фиксации и стабильности вращения;
• экономия на персонале — один оператор контролирует 4 роботизированные ячейки вместо одной;
• рост производительности — увеличение выпуска на 60 % без расширения площадей;
• сокращение затрат на ремонт — модульная конструкция снижает стоимость обслуживания на 40 %;
• увеличение ресурса оборудования — компоненты из легированной стали и керамических подшипников служат на 50 % дольше аналогов;

Позиционер для робота‑манипулятора WB1KZ — это не оборудование, а стратегический актив для предприятий, которые ставят качество и эффективность на первое место. Он превращает сварку крупногабаритных изделий в отточенный процесс, где каждая деталь занимает своё место с ювелирной точностью.

Готовы вывести производство на новый уровень? Запросите:

• персональный аудит сварочной линии — выявим точки роста и предложим оптимальное решение;
• 3D‑симуляцию интеграции WB1KZ с вашим роботом CRP — увидите процесс в действии до покупки;
• расчёт окупаемости с учётом ваших объёмов производства и текущих затрат;
• видеодемонстрацию работы на изделиях, аналогичных вашим;
• тестовый период на вашем производстве — убедитесь в преимуществах лично.

WB1KZ — когда 3D‑точность и интеллектуальное управление становятся стандартами вашего производства!

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
