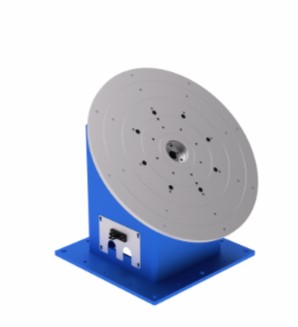

Одноосевой позиционер вертикального типа с наклоном WB1SQ

Позиционер WB1SQ: точное позиционирование для роботизированной сварки

Оптимизируйте работу сварочного робота с позиционером WB1SQ — надёжным решением для сварки компактных и среднегабаритных изделий под углом. Устройство идеально интегрируется в роботизированные сварочные комплексы CRP, обеспечивая безупречную точность и удобство доступа к зонам сварки.

Для каких задач подходит WB1SQ?

Позиционер создан для операций, где критически важно:

• расположить деталь под нужным углом;
• обеспечить стабильный доступ сварочного инструмента ко всем зонам соединения;
• гарантировать повторяемость позиционирования при серийном производстве;
• работать с изделиями средних габаритов без потери точности.

Типичные применения

• сварка узлов металлоконструкций;
• сборка и сварка корпусных деталей;
• производство компонентов машиностроения;
• изготовление ёмкостей и резервуаров;
• серийная сварка типовых узлов.

Конструкция и ключевые особенности

WB1SQ выполнен в горизонтальном исполнении с наклонным дисковым столом — это обеспечивает оптимальное положение изделия для сварки и сборочных операций.

Конструктивные преимущества:

• прецизионный редуктор RV‑типа — гарантирует плавное вращение без люфта и надёжную фиксацию во время сварки;
• планшайба с системой резьбовых отверстий — позволяет быстро устанавливать и менять сварочную оснастку под разные задачи;
• прочная конструкция — выдерживает длительные циклы и повышенные нагрузки без потери точности;
• компактные габариты — легко интегрируется в состав роботизированных технологических комплексов (РТК);
• высокая точность позиционирования — обеспечивает повторяемость операций с минимальными отклонениями.

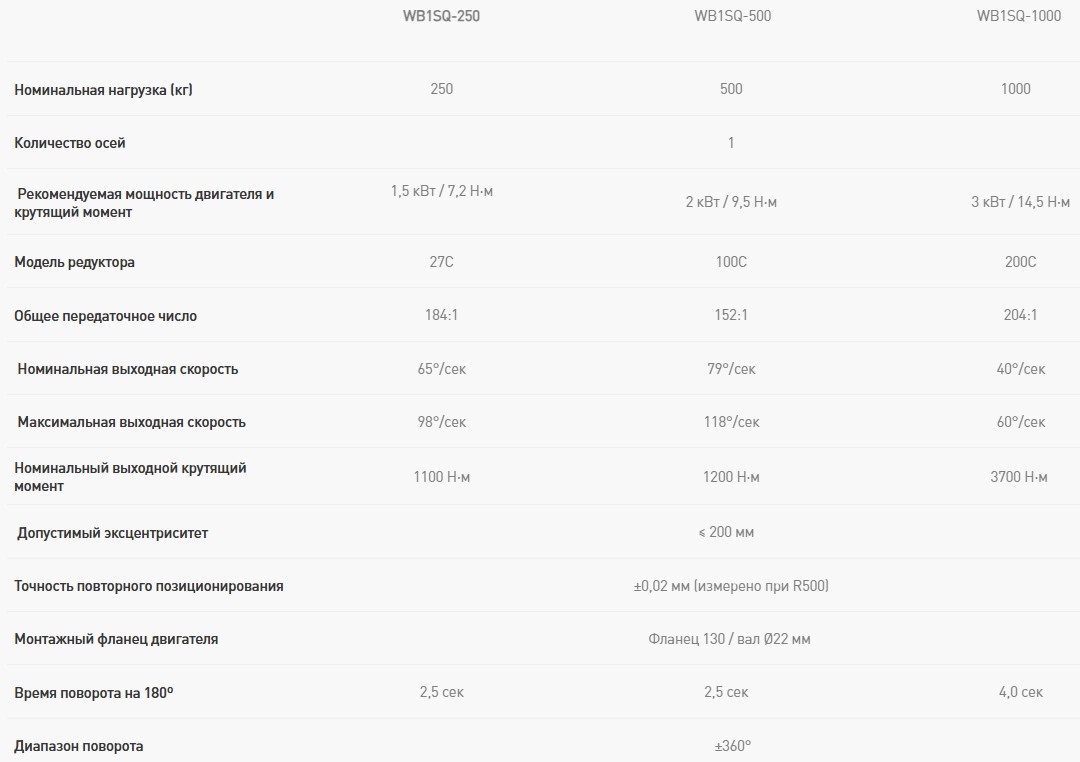

Технические параметры

Почему стоит выбрать позиционер WB1SQ для робота‑манипулятора?

• удобный доступ к зоне сварки — наклонный стол открывает все участки детали для сварочного инструмента;
• плавность хода — отсутствие люфтов и рывков гарантирует стабильность процесса;
• точная фиксация — деталь надёжно удерживается под заданным углом на протяжении всего цикла;
• надёжность — конструкция рассчитана на интенсивную эксплуатацию в условиях серийного производства;
• гибкость интеграции — совместим с большинством роботов‑манипуляторов и сварочных источников;
• долговечность — компоненты премиум‑класса обеспечивают длительный срок службы.

 Индивидуальные решения под ваши задачи

Мы предлагаем адаптацию позиционера WB1SQ под специфику вашего производства:

• подбор редуктора и двигателя — в зависимости от длины и ширины рамы, а также требуемого крутящего момента;
• выбор исполнения опорных стоек — литые или сварные, в т. ч. для нестандартных радиусов;
• специальные интерфейсы — для подключения нестандартных двигателей;
• усиленная комплектация — при значительном эксцентриситете или работе с тяжёлыми деталями;
• дополнительная проводка — для сварочного оборудования мощностью 500 А и выше (по запросу);
• нестандартные размеры конструкции — разработка по вашим чертежам и требованиям.

Стандартная комплектация: редуктор типа RV премиум‑класса. При необходимости возможен выбор конкретного бренда (стоимость согласовывается отдельно). Позиционер для сварочного робота WB1SQ — это сочетание точности, надёжности и гибкости. Он станет ключевым элементом вашей автоматизированной сварочной ячейки, повысив производительность и качество соединений.

Готовы внедрить WB1SQ на своём производстве? Запросите:

• подбор конфигурации под ваши задачи;
• расчёт параметров для нестандартных условий эксплуатации;
• коммерческое предложение с учётом индивидуальных требований;
• демонстрацию работы позиционера на типовых деталях.

Свяжитесь с нами прямо сейчас — поможем интегрировать позиционер WB1SQ в ваш роботизированный комплекс и запустим его в работу в кратчайшие сроки!

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
