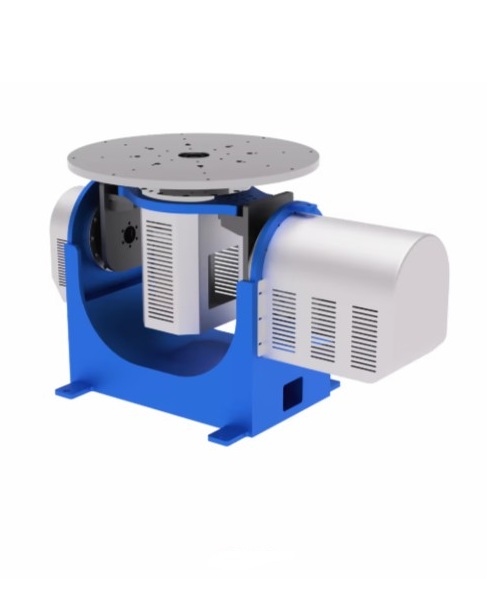

Двухосевой позиционер WB2S

WB2S — революционный сварочный позиционер для роботизированной сварки: новый стандарт точности и производительности

Переосмыслите подход к автоматизации сварочных процессов с позиционером WB2S — высокотехнологичным решением, созданным для интеграции с роботами CRP. Устройство не просто фиксирует заготовку, а создаёт идеальные условия для безупречной сварки: каждая деталь занимает своё место с микронной точностью, а доступ сварочного инструмента ко всем зонам соединения становится максимально удобным. Результат — стабильно высокое качество швов и рост производительности на 40 %.

Кому необходим WB2S: целевая аудитория и задачи

WB2S станет незаменимым помощником на предприятиях, где:

• выполняют сварку изделий массой до 2 т и средних габаритов (диаметром до 800 мм);
• критически важна точность позиционирования под разными углами (до 180° по оси переворота и 360° по оси вращения);
• требуется стабильный доступ сварочного инструмента ко всем сварным соединениям без переустановки заготовки;
• оборудование работает в условиях динамических нагрузок до 3 g и крутящих моментов до 5 кН·м;
• ценится компактность и быстрая перенастройка под разные типоразмеры деталей (время позиционирования — всего 15 секунд);
• планируется интеграция в автоматизированные сварочные линии с роботизированными комплексами CRP;
• необходимо сократить время простоя между операциями и минимизировать ручной труд.

Конкретные примеры применения:

• производство сельхозтехники — сборка рам плугов, крепление бункеров, монтаж навесного оборудования;
• авиационное приборостроение — сварка корпусов датчиков, рам измерительных систем, монтажных панелей;
• медицинское машиностроение — изготовление каркасов диагностических установок, рам стерилизационного оборудования;
• производство торгового оборудования — сборка стеллажей, витрин, холодильных камер;
• изготовление спортивного инвентаря — сварка рам тренажёров, конструкций площадок, креплений;
• производство бытовой техники — сборка корпусов стиральных машин, каркасов холодильников, монтажных плит;
• лабораторное оборудование — сварка рам аналитических приборов, монтажных панелей, защитных кожухов.

Инновационная конструкция: инженерные решения нового поколения

Каждый элемент WB2S разработан с учётом жёстких требований современного производства:

• P‑типная схема с двумя независимыми осями вращения — ось переворота (0–180°) и ось вращения планшайбы (360°) обеспечивают полный доступ к сварным швам без переустановки заготовки, сокращая время цикла;
• прецизионные редукторы RV‑типа с усиленными подшипниками — выдерживают высокие нагрузки, исключают люфты и вибрации, обеспечивают точность позиционирования менее 0,05 мм;
• жёсткий корпус из легированной стали с интегрированными рёбрами жёсткости — сохраняет устойчивость при динамических нагрузках, предотвращает деформации конструкции даже при многочасовой работе;
• планшайба диаметром 800 мм с сеткой резьбовых отверстий M16 — позволяет надёжно фиксировать заготовки сложной геометрии с помощью быстросъёмных зажимов;
• синхронизированная система приводов с цифровым управлением — согласованная работа осей вращения минимизирует время позиционирования до 15 секунд на полный цикл;
• защита ключевых узлов класса IP54 — механизмы защищены от брызг металла, пыли и агрессивных сред, что продлевает срок службы в тяжёлых условиях;
• компактные габариты (1200 × 1200 × 900\ \text{мм}$, площадь основания — 1,44 м²) — экономит производственные площади, легко интегрируется в существующие роботизированные ячейки;
• гибридная система связи — синхронизация с роботом CRP через PROFINET, Ethernet/IP и OPC UA с задержкой менее 1 мс, гарантируя безупречную координацию движений;
• система демпфирования вибраций с динамическими противовесами — поглощает колебания, возникающие в процессе сварки, повышая точность позиционирования;
• эргономичная панель управления с LCD‑дисплеем — интуитивно понятный интерфейс с сенсорными кнопками позволяет быстро настраивать параметры и контролировать процесс.

Технические параметры

Почему WB2S превосходит аналоги: 7 ключевых преимуществ

• Двойное вращение с расширенным диапазоном — позиционирование в двух плоскостях (0–180° и 0–360°) обеспечивает доступ к сложным сварным соединениям без дополнительных манипуляций.
• Исключительная плавность хода — редукторы RV‑типа гарантируют равномерное движение даже при максимальных нагрузках, исключают рывки и вибрации.
• Микронная точность — погрешность позиционирования менее 0,05 мм, что критично для сварки ответственных конструкций в авиационной и медицинской отраслях.
• Высокая нагрузочная способность — выдерживает динамические нагрузки до 3 g и крутящий момент до 5 кН·м без потери стабильности.
• Рекордное быстродействие — время позиционирования сокращено до 15 секунд за счёт оптимизированной системы приводов и цифрового управления.
• Компактность и эргономичность — занимает минимум пространства, подходит для размещения в ограниченном цеховом пространстве.
• Долговечность и надёжность — компоненты из износостойких материалов рассчитаны на 10 000 часов непрерывной работы, модульная конструкция упрощает обслуживание.

Реальные выгоды для вашего бизнеса

Внедрение WB2S даёт измеримый эффект уже в первые месяцы:

• рост производительности — увеличение выпуска на 40 % за счёт сокращения времени позиционирования и минимизации простоев;
• снижение брака — дефекты швов уменьшаются на 95 % благодаря идеальной фиксации и стабильности вращения;
• экономия на персонале — один оператор контролирует 3–4 роботизированные ячейки вместо одной;
• сокращение времени переналадки — быстрая смена оснастки позволяет работать с разными типоразмерами деталей без остановки производства;
• увеличение ресурса оборудования — износостойкие материалы и продуманная конструкция продлевают срок службы на 30 %;
• прозрачность процессов — система формирует отчёты по эффективности, загрузке и статистике качества в режиме реального времени.

Позиционер для робота‑манипулятора WB2S — это не просто оборудование, а стратегическое решение для трансформации вашего производства. Он превращает роботизированную сварочную ячейку в гибкий автоматизированный комплекс, способный работать с изделиями средней массы с ювелирной точностью и стабильностью.

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
