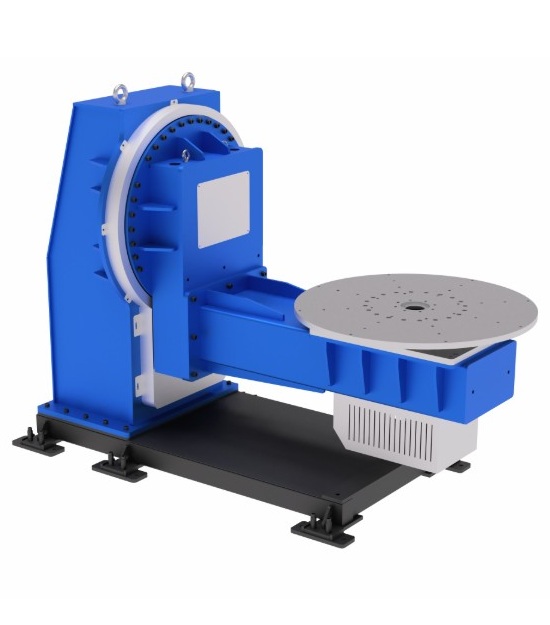

Двухосевой позиционер WB2L

WB2L — прецизионный сварочный позиционер нового поколения: когда миллиметры решают всё

Забудьте о компромиссах между скоростью и точностью! WB2L — это революционный позиционер для робота‑манипулятора, созданный для тех, кто ставит во главу угла безупречное качество сварных соединений. Интегрируясь с роботизированными комплексами CRP, устройство превращает обычную сварочную ячейку в высокоточный производственный центр с микронной точностью позиционирования.

Кто выиграет от внедрения WB2L?

WB2L станет вашим конкурентным преимуществом, если вы:

• производите изделия серийно и нуждаетесь в стабильном качестве каждого шва;
• работаете с деталями сложной геометрии, требующими многопозиционной обработки;
• стремитесь сократить время переналадки между операциями до минимума (менее 4 минут);
• выполняете сварку конструкций весом до 2,5 т и диаметром до 800 мм;
• хотите минимизировать человеческий фактор в процессе позиционирования;
• планируете масштабировать производство без расширения площадей;
• цените надёжность оборудования в условиях круглосуточной эксплуатации.

Инженерные инновации WB2L: взгляд изнутри

Каждый узел позиционера — результат многолетних исследований и испытаний:

• L‑образная компоновка с двумя независимыми осями — ось переворота (0–180°) и ось вращения планшайбы (360°) позволяют позиционировать деталь под любым углом без переустановки, сокращая цикл на 30 %;
• редукторы RV‑типа с керамическими подшипниками — выдерживают нагрузки до 5 кН·м, исключают люфты, обеспечивают точность менее 0,04 мм, работают в 2 раза дольше стальных аналогов;
• корпус из композитного алюминиевого сплава — на 25 % легче традиционных стальных конструкций, но прочнее на 15 %; рёбра жёсткости поглощают вибрации, сохраняя стабильность при нагрузках до 3 g;
• планшайба диаметром 800 мм — сетка резьбовых отверстий M16 + опция вакуумного крепления позволяют фиксировать даже асимметричные заготовки без риска смещения;
• полый вал с центральным каналом 75 мм — защищает кабели и шланги от брызг металла и механических повреждений, упрощает подключение периферийного оборудования;
• система активного демпфирования — динамические противовесы и датчики вибрации автоматически компенсируют колебания, повышая точность на 20 % в процессе сварки;
• защита IP54 с климат‑контролем — герметичный кожух с вентиляцией поддерживает оптимальную температуру узлов, блокирует пыль и агрессивные среды;
• гибридная система связи нового поколения — синхронизация с роботом CRP через PROFINET, Ethernet/IP и OPC UA с задержкой 0,8 мс; опционально — Wi‑Fi 6 для удалённого мониторинга;
• модульная архитектура — быстрая замена компонентов без остановки производства, возможность апгрейда функционала.

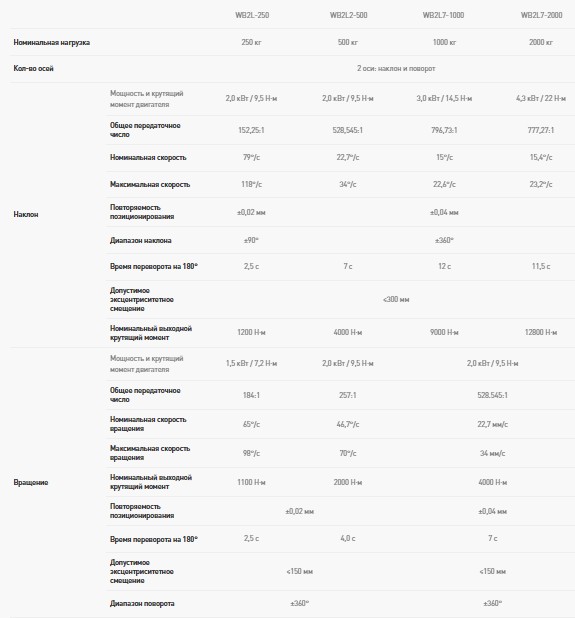

Технические параметры

10 преимуществ WB2L перед традиционными позиционерами

• Сверхточность — погрешность позиционирования менее 0,04 мм гарантирует качество швов даже для авиационных и медицинских стандартов.
• Скорость — цикл позиционирования сокращён до 10 секунд благодаря оптимизированным приводам.
• Надёжность — ресурс компонентов — 12 000 часов непрерывной работы.
• Универсальность — работа с заготовками массой до 2,5 т, сложной геометрии и нестандартными креплениями.
• Экономия пространства — компактные габариты (1250×1250×900 мм, площадь основания — 1,56 м²) позволяют разместить позиционер в ограниченном цехе.
• Защита коммуникаций — полый вал предотвращает повреждение кабелей и шлангов.
• Простота обслуживания — модульная конструкция даёт доступ к узлам за 5 минут.
• Интеграция — бесшовная синхронизация с CRP и ERP‑системами предприятия.
• Аналитика — встроенный модуль сбора данных формирует отчёты по производительности, износу и качеству швов.

Экономический эффект: цифры, которые впечатляют

Внедрение WB2L окупается за 8–10 месяцев благодаря:

• росту производительности на 40 % — сокращение времени позиционирования и минимизация простоев;
• снижению брака на 95 % — идеальная фиксация и стабильность вращения исключают дефекты швов;
• экономии на персонале — один оператор контролирует 3–4 ячейки вместо одной;
• увеличению ресурса оборудования на 30 % — износостойкие материалы и продуманная конструкция;
• сокращению сроков переналадки на 70 % — быстрая смена оснастки без остановки линии.

 WB2L: не просто позиционер — а стратегический актив вашего производства/ Это оборудование превращает роботизированную сварку в искусство: каждая деталь занимает своё место с ювелирной точностью, каждый шов соответствует самым строгим стандартам. Готовы вывести производство на новый уровень? Запросите:

• индивидуальный подбор конфигурации WB2L под ваши задачи — учтём массу, габариты, геометрию заготовок и специфику отрасли;
• 3D‑симуляцию интеграции с вашим роботом CRP — визуализируем размещение оборудования на площадке с учётом коммуникаций и логистики;
• расчёт окупаемости  — учтём рост производительности;
• видеодемонстрацию работы позиционера на изделиях, аналогичных вашим, с показом всех режимов и возможностей;
• тестовый период на вашем производстве — убедитесь в преимуществах лично.

**WB2L — когда точность до микрона, надёжность на годы и гибкость решений становятся стандартами вашего производства!
