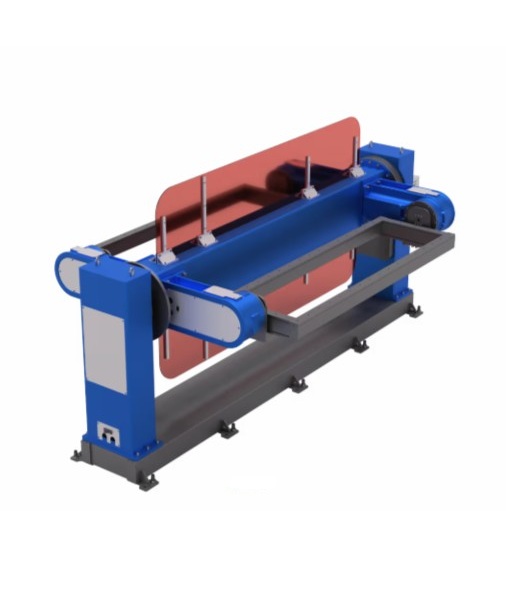

Трёхосевой позиционер WB3CC

Сварочный позиционер WB3CС: непрерывная работа в составе роботизированного комплекса

Сварочный позиционер модели WB3CС разработан для эффективной сварки крупногабаритных и пространственных изделий в составе роботизированных сварочных комплексов CRP. Устройство реализует принцип параллельных операций: пока в сварочной зоне выполняется обработка текущего изделия, в загрузочной зоне осуществляется замена заготовки. После завершения цикла позиционер автоматически поворачивается — это исключает простои и обеспечивает непрерывность производственного процесса.

Конструкция и ключевые особенности

Позиционер для робота‑манипулятора WB3CС имеет продуманную трёхкоординатную систему позиционирования:

• центральная горизонтальная ось вращения делит установку на две функциональные зоны;
• две дополнительные оси позволяют переворачивать изделие в каждой зоне;
• независимый привод на каждой стороне гарантирует точную ориентацию детали под необходимым углом для доступа сварочного инструмента;
• жёсткая силовая конструкция в сочетании с редукторами RV‑типа обеспечивает:
• плавное движение без люфтов;
• устойчивость к динамическим нагрузкам;
• высокоточное повторяемое позиционирование.

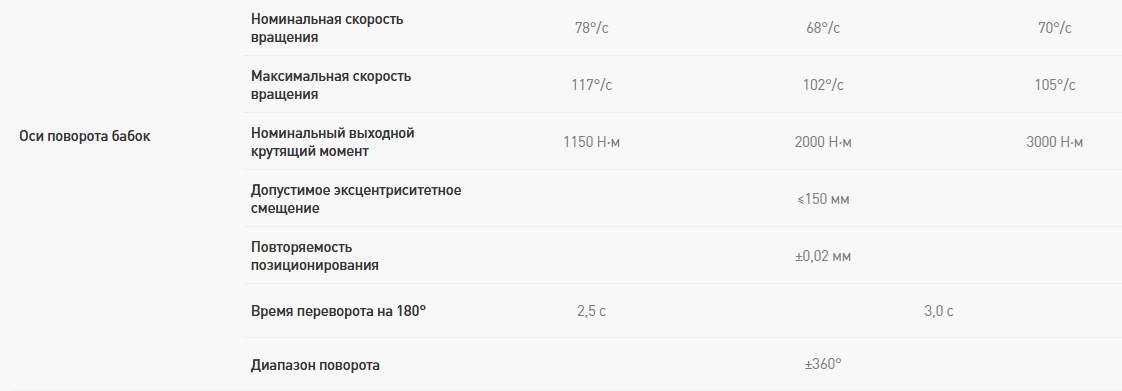

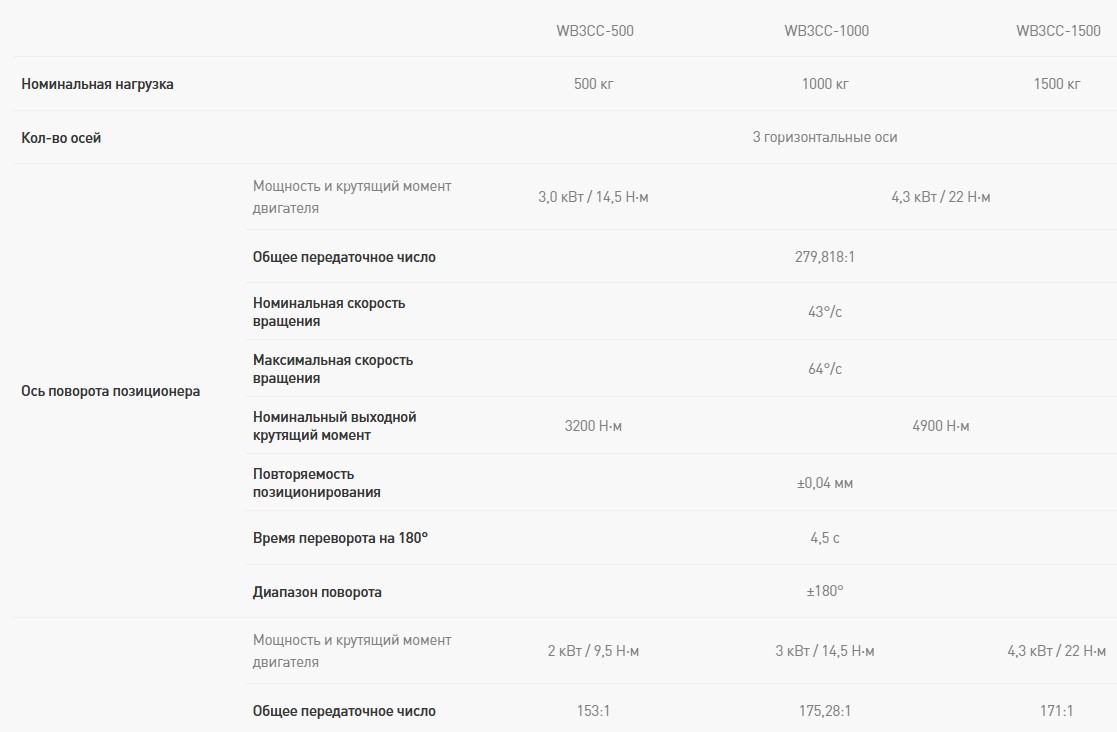

Технические параметры

Преимущества использования позиционера WB3CС

• Две рабочие зоны (сварка и загрузка) для организации параллельных процессов.
• Бесперебойная работа робота‑манипулятора — смена заготовок происходит без остановки сварочного процесса.
• Плавность и точность — трёхосевое управление и редукторы RV‑типа исключают рывки и люфты.
• Надёжность конструкции — выдерживает нагрузки при сварке тяжёлых и крупногабаритных изделий.
• Рост производительности — непрерывный цикл работы сокращает общее время изготовления деталей.

Вы можете ознакомиться с вариантами применения данного робота в разделе РЕАЛИЗОВАННЫЕ ПРОЕКТЫ.
