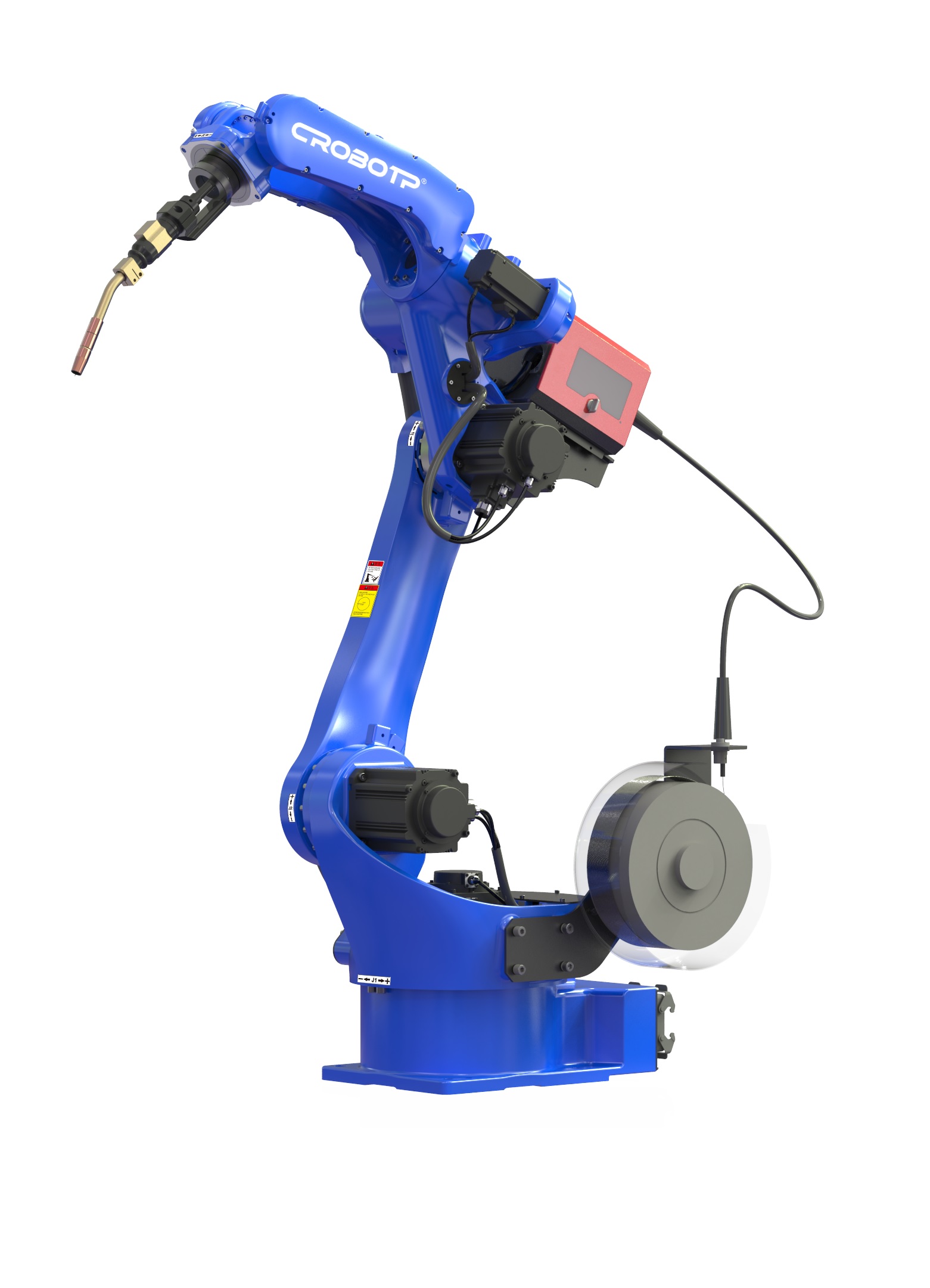

Сварочный робот манипулятор CRP RH14-10-W
Комплектация различными источниками 350-500А, воздушное/жидкостное охлаждение
Зона досягаемости 1 440мм
Сварочный робот манипулятор CRP RH14-10-W
Основным преимуществом сварочного робота манипуляторы CRP RH14-10-W является его компактный размер, высокая скорость и точность работы. Данная модель успешно применяется в решении задач сварки и резки металла. В зависимости от задач клиента, роботизированная ячейка может комплектоваться различными источниками:
- Для MIG/MAG сварки источники MEGMEET серий EHAVE и ARTSEN.
- Для TIG сварки источники BINGO.
- Для лазерной сварки источники Raycus и Senfeng.
- Для задачи резки источниками плазменной резки различных марок.
 |
 |
 |
 |
| MIG/MAG | TIG | LASER | PLASMA |
Преимущества сварочного робота CRP RH14-10-W
- Пакет специализированного ПО для решения задач сварки и резки металла.
- Имеет длину руки 1440 мм, что позволяет ему без труда обрабатывать детали малых и средних производств.
- Может устанавливаться как на пол или на потолок (методом подвешивания), так на специальные рельсы (в том числе потолочные).
- Имеет аварийный выключатель, который не подчиняется указаниям оператора. В случае возникновения неполадок прибор автоматически перестанет воспринимать сигналы.
- Применяется для сварочных, покрасочных, погрузочно-разгрузочных работ, подчиняется командам сортировки и транспортировки.
- Внутри корпуса расположены кабели с повышенными показателями гибкости, защищающие робота от нестабильного получения сигнала.
Диапазон движения робота по осям
Технические характеристики робота CRP RH14-10-W
| Форма руки | Вертикальный узловой шарнир |
| Количество осей | 6 шт |
| Грузоподъемность | 10 кг |
| Движение по осям (J): | |
| J1 |
Крепление к полу или потолку~167°~167° Настенное крепление~30°~30° |
| J2 | ~0°~175° |
| J3 | ~80°~150° |
| J4 | ~190°~190° |
| J5 | ~105°~130° |
| J6 | ~210°~210° |
| Скорость движения по осям (J): | |
| J1 | 169°/секунду |
| J2 | 169°/секунду |
| J3 | 169°/секунду |
| J4 | 280°/секунду |
| J5 | 240°/секунду |
| J6 | 520°/секунду |
| Допустимый момент силы по осям: | |
| J4 | 10 Н·м |
| J5 | 10 Н·м |
| J6 | 3 Н·м |
| Допустимый момент инерции | |
| J4 | 0.25 кг/м² |
| J5 | 0.25 кг/м² |
| J6 | 0.05 кг/м² |
| Точность позиционирования | ±0.08 мм |
| Зона досягаемости | 1 440мм |
| Вес робота | 140 кг |
| Способ крепления | к поверхности пола или потолка |
| Условия эксплуатации |
Температура окружающей среды 0-45°C Влажность 20-80% (без конденсата) Вибрации < 0.5 G |
| Уровень защиты | Оси J1-J4: IP54 |
| Оси J5-J6: IP67 |
Схема крепления и монтажа
| Размер основания | Размер фланца |
 |
 |
Видео работы робота CRP RH14-10-W
Из чего состоит роботизированная ячейка CRP?
 |
Сварочная горелка с водяным или воздушным охлаждением |
 |
Сварочные источники MIG|MAG|TIG |
 |
Шкаф электроавтоматики |
 |
Единый блок для промышленных роботов |
 |
Блок обучения, серия С |
 |
Сервомоторы |
 |
Циклоидальный редуктор
|
 |
Волновой редуктор |
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
