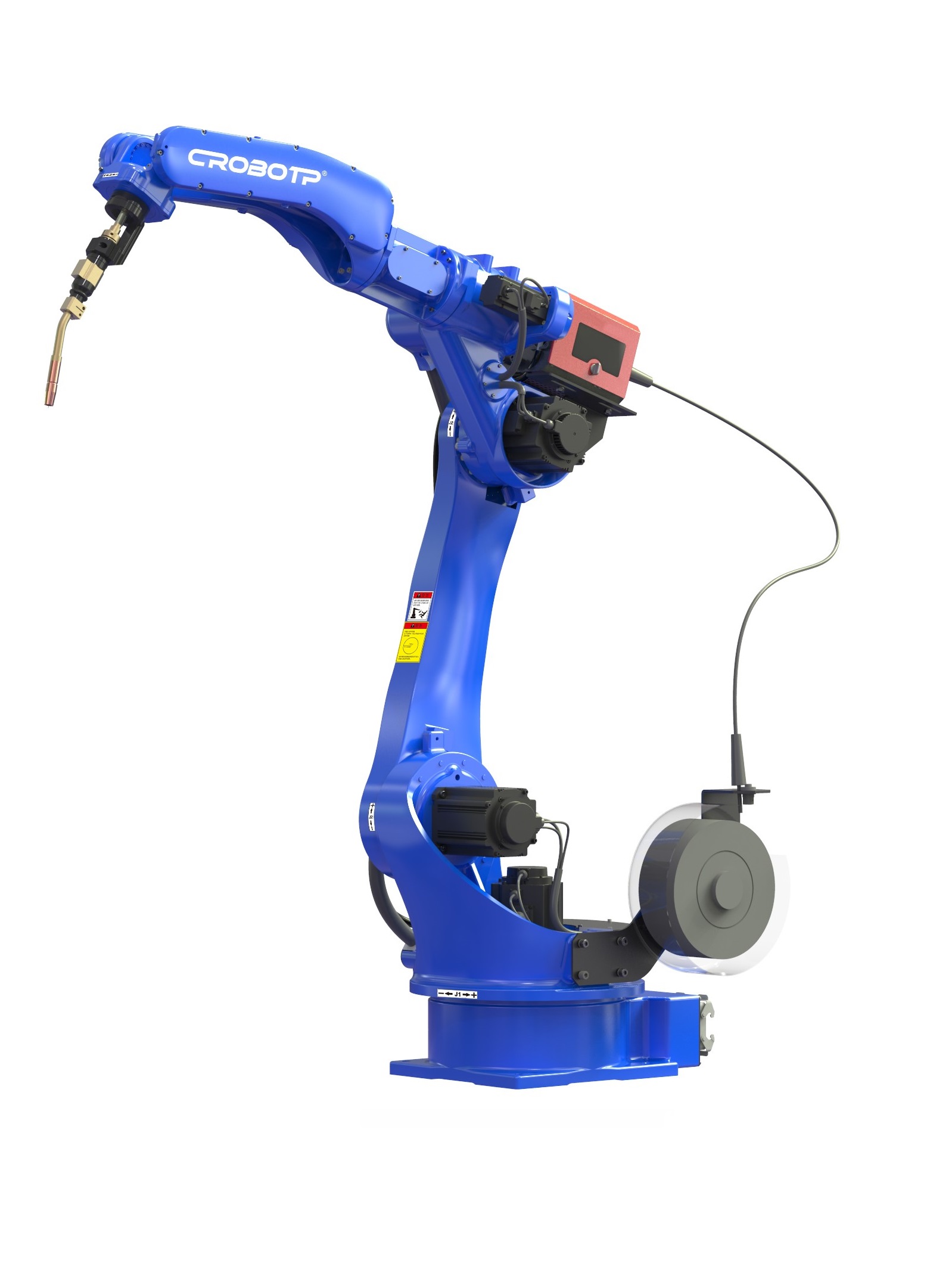

Промышленный сварочный робот CRP RH20-06-W
Комплектация различными источниками 350-500А, воздушное/жидкостное охлаждение
Зона досягаемости - 2012 мм, грузоподъемность 6 кг
Промышленный сварочный робот CRP RH20-10-W
Основным преимуществом промышленного сварочного робота CRP RH20-06-W является его компактный размер, высокая скорость и точность работы. Данная модель успешно применяется в решении задач фрезерования, сварки, лазерной и плазменной резки металла, паллетирования или упаковки товаров, транспортировки изделий, а также шлифовки различных поверхностей. В зависимости от задач клиента, роботизированная ячейка может комплектоваться различными источниками:
- Для MIG/MAG сварки источники MEGMEET серий EHAVE и ARTSEN.
- Для TIG сварки источники BINGO.
- Для лазерной сварки источники Raycus и Senfeng.
- Для задачи резки источниками плазменной резки различных марок.
 |
 |
 |
 |
| MIG/MAG | TIG | LASER | PLASMA |
Преимущества робота CRP RH20-06-W
- Специализированное ПО для решения задач сварки, резки металла.
- Имеет длину руки 2012 мм с максимальной нагрузкой в 6 кг.
- Имеет аварийный выключатель, прекращающий работу при обнаружении неполадок.
- Позволительна установка на рельсы, на пол или подвешивание к потолку.
- Может использоваться для сортировочных, погрузочно-разгрузочных, сварочных и покрасочных работ.
- Имеет внутри корпуса кабели, предназначенные для многократного изменения положения, что сокращает вероятность замыкания или технических неполадок, повышая при этом точность передаваемого сигнала.
Диапазон движения по осям
Технические характеристики робота
| Форма руки | Вертикальный узловой шарнир |
| Количество осей | 6 шт |
| Грузоподъемность | 6 кг |
| Движение по осям (J): | |
| J1 |
Крепление к полу или потолку~167°~167°, Настенное крепление~30°~30° |
| J2 | 0°~175° |
| J3 | ~80°~150° |
| J4 | ~190°~190° |
| J5 | ~105°~130° |
| J6 | ~210°~210° |
| Скорость движения по осям (J): | |
| J1 | 159°/секунду |
| J2 | 159°/секунду |
| J3 | 169°/секунду |
| J4 | 280°/секунду |
| J5 | 240°/секунду |
| J6 | 483°/секунду |
| Допустимый крутящий момент по осям (J): | |
| J4 | 24 Н·м |
| J5 | 24 Н·м |
| J6 | 14 Н·м |
| Допустимый момент инерции по осям (J): | |
| J4 | 1.4 кг/м² |
| J5 | 1.4 кг/м² |
| J6 | 0.8 кг/м² |
| Точность повторного позиционирования | ±0.08 мм |
| Рабочая зона | 2012 мм |
| Вес робота | 295 кг |
| Способ крепления | к поверхности пола или потолка |
| Условия эксплуатации: |
Температура окружающей среды 0-45°C Влажность 20-80% (без конденсата) Вибрация < 0.5 G |
| Уровень защиты | Оси J1-J4 (корпус): IP54 |
| Оси J5-J6 (манипулятор): IP67 |
Робот должен быть установлен вдалеке от горючих или коррозионных жидкостей и газов, источников электрических помех.
Схема крепления и монтажа
| Размер основания | Размер фланца |
 |
 |
Видео работы сварочного робота CRP RH20-06-W
Из чего состоит роботизированная ячейка CRP?
 |
Сварочная горелка с водяным или воздушным охлаждением |
 |
Сварочные источники MIG|MAG|TIG |
 |
Шкаф электроавтоматики |
 |
Единый блок для промышленных роботов |
 |
Блок обучения, серия С |
 |
Сервомоторы |
 |
Циклоидальный редуктор
|
 |
Волновой редуктор |
Для получения максимального эффекта от внедрения промышленного робота может использоваться дополнительное оборудование. Вы можете ознакомиться с ним в соответствующем разделе:
